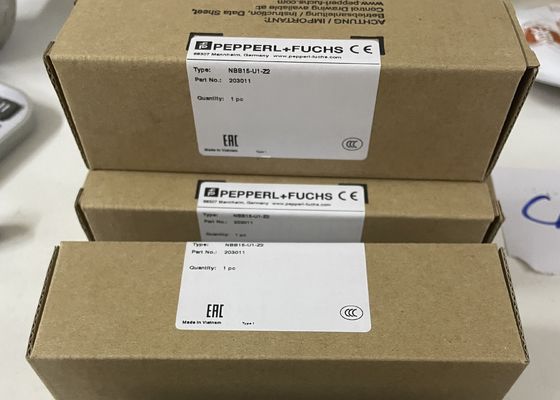

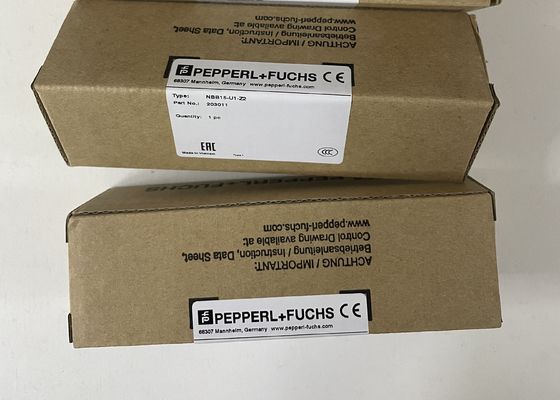

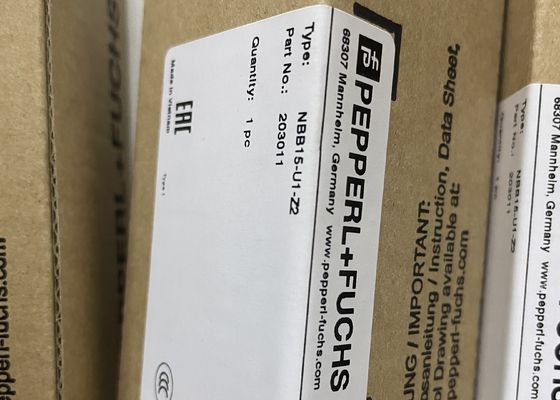

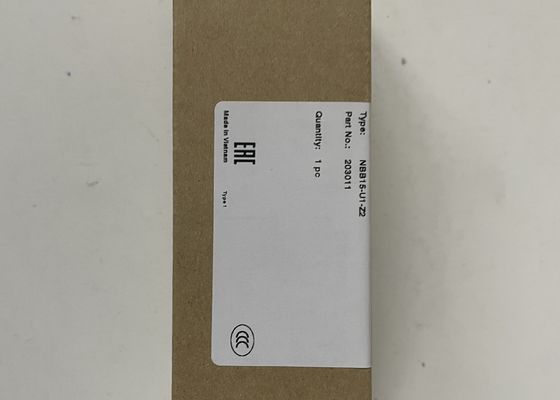

PEPPERL FUCHS cảm biến cảm ứng NBB15-U1-Z2

Dữ liệu chi tiết: Dữ liệu kỹ thuật của NBB15-U1-Z2

Chi tiết sản phẩm

Nhà sản xuất: Pepperl+Fuchs

NBB15-U1-Z2

Bộ cảm biến cảm ứng NBB15-U1-Z2

Đầu cảm biến hai chiều và có thể quay

15 mm xả nước

2 đèn LED cho tầm nhìn 360 °

Chức năng chuyển đổi: mở/khép bình thường (NO/NC)

Loại đầu ra: hai dây

Khoảng cách hoạt động: 15 mm

Cài đặt: xả nước

Độ cực đầu ra: DC

Khoảng cách hoạt động đảm bảo: 0... 12,15 mm

Khoảng cách hoạt động thực tế: 13,5... 16,5 mm

Nhân tố giảm rAl: 0.3

Nhân tố giảm rCu: 0.3

Nhân tố giảm r304: 0.7

Đánh giá danh nghĩa

Điện áp hoạt động: 5... 60 V

Tần số chuyển đổi: 0... 400 Hz

Hysteresis: bình thường 5%

Bảo vệ cực ngược: dung nạp cực ngược

Bảo vệ mạch ngắn: có

Giảm điện áp: ≤ 5 V

Giảm điện áp ở IL

Giảm điện áp IL = 100 mA, yếu tố chuyển đổi bật: ... 5 V

Dòng điện hoạt động: 2... 200 mA

Dòng điện ngoài trạng thái: 0... 0,5 mA

Chỉ báo trạng thái chuyển đổi: 2 đèn LED màu vàng

Các thông số liên quan đến an toàn chức năng

MTTFd: 1133 a

Thời gian nhiệm vụ (TM): 20 a

Khả năng chẩn đoán (DC): 0 %

Chứng nhận và giấy chứng nhận

Phù hợp EAC: TR CU 020/2011

Chứng nhận UL: cULus Danh sách, Mục đích chung

Chứng nhận CSA: cCSAus Danh sách, Mục đích chung

Chứng nhận CCC: Được chứng nhận bởi Trung Quốc Chứng nhận bắt buộc (CCC)

Điều kiện môi trường

Nhiệt độ môi trường: -25... 85 °C (-13... 185 °F)

Thông số kỹ thuật cơ khí

Loại kết nối: đầu cuối vít

Thông tin về kết nối: tối đa hai dây dẫn có cùng đường cắt ngang lõi có thể được gắn trên một kết nối đầu cuối!
mô-men xoắn co giãn 1,2 Nm + 10 %

Màn cắt ngang lõi: tối đa 2,5 mm2

Mức cắt ngang lõi tối thiểu: không có dây kết thúc ferrule 0,5 mm2, với tay áo kết nối 0,34 mm2

Mức cắt ngang lõi tối đa: không có dây kết thúc ferrule 2,5 mm2, với vòng kết nối 1,5 mm2

Vật liệu lắp ráp: PA / kim loại với lớp phủ bột epoxy

Nhận diện mặt: PA

Độ bảo vệ: IP68 / IP69K

Khối lượng: 225 g

Lưu ý: Mô-men xoắn: 1,8 Nm (căn hộ)

Trọng lượng vận chuyển: 1,5 kg
