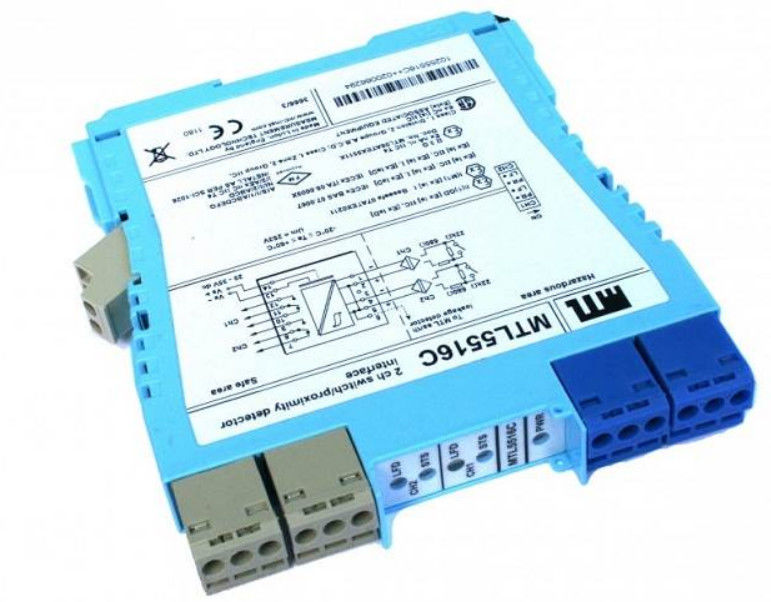

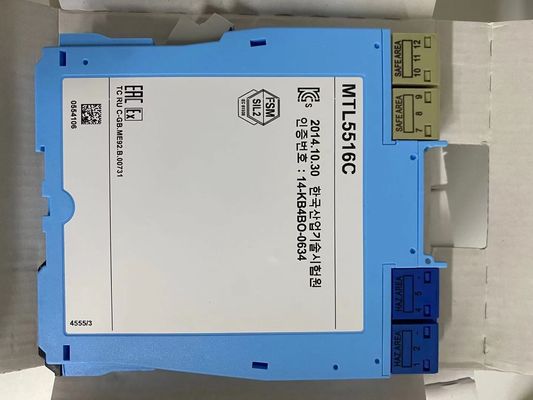

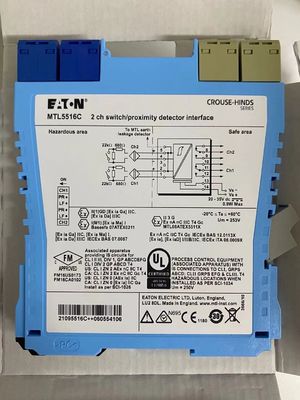

Giao diện phát hiện tiệm cận chuyển đổi MTL5516C Đầu vào NAMUR, đầu ra rơle

MTL5516C MTL Instruments Switch/Proximity Detector Interface

MTL5516/C cho phép điều khiển hai tải trong khu vực an toàn bằng một công tắc
hoặc máy dò gần nằm trong khu vực nguy hiểm.
hoặc các tình trạng mạch ngắn trong hệ thống dây điện trường được phát hiện bởi thiết bị phát hiện lỗi đường dây (LFD) và cũng được chỉ ra ở phía trên của mô-đun.
Phong độ đảo ngược cho mỗi kênh được chọn bằng một công tắc ở phía bên của
Mô-đun và đầu ra được cung cấp bởi các thiết bị tiếp xúc chuyển tiếp chuyển tiếp.
mạch trong một trong hai mạch trường.

Thông số kỹ thuật
Xem thêm thông số kỹ thuật chung

• Số lượng kênh
Hai.
• Vị trí của các công tắc
Khu vực nguy hiểm 0, IIC, T6
Địa điểm nguy hiểm nhóm A
• Vị trí của máy dò độ gần
Khu vực nguy hiểm 0, IIC, T4?? 6 nếu được chứng nhận thích hợp
Địa điểm nguy hiểm nhóm A
• Các đầu vào khu vực nguy hiểm
Các đầu vào phù hợp với tiêu chuẩn BS EN6094756:2001 cho các máy dò độ gần (NAMUR)
• Điện áp áp dụng cho cảm biến
7 đến 9V dc từ 1kΩ ±10%
• Đặc điểm đầu vào / đầu ra
Giai đoạn bình thường
Các đầu ra bị đóng nếu đầu vào > 2.1mA (< 2kΩ trong mạch đầu vào)
Các đầu ra mở nếu đầu vào < 1,2mA (> 10kΩ trong mạch đầu vào)
Hysteresis: 200μA (650Ω) danh nghĩa
• Khám phá lỗi đường dây (LFD) (nếu được chọn)
Người dùng có thể chọn thông qua các công tắc ở phía bên của đơn vị. lỗi đường được chỉ ra bởi một đèn LED cho mỗi kênh.
bị tắt năng lượng nếu phát hiện lỗi đường đầu vào.
Cảnh báo mạch mở nếu trong < 50μA
báo động mạch mở tắt nếu trong > 250μA
Cảnh báo mạch ngắn hoạt động nếu Rin < 100Ω
báo động mạch ngắn tắt nếu Rin > 360Ω
Lưu ý: Các kháng cự phải được trang bị khi sử dụng thiết bị LFD với đầu vào tiếp xúc
500Ω đến 1kΩ theo chuỗi với công tắc
20kΩ đến 25kΩ song song với công tắc
• Khả năng ra khỏi khu vực an toàn
Hai rơle một cực với các liên lạc chuyển đổi
Lưu ý: tải trọng phản ứng phải được ngăn chặn đầy đủ
• Đặc điểm của rơle
Thời gian phản ứng: tối đa 10ms
Chỉ số liên lạc (vùng an toàn):
250V AC, 2A, cosØ >0.7,
40V dc, 2A, tải kháng
Chỉ số tiếp xúc (vùng 2):35V, 2A, 100VA.
• Tiêu thụ dòng điện tối đa
35mA ở 24V
11. Phân hao năng lượng trong đơn vị
0.84W ở 24V

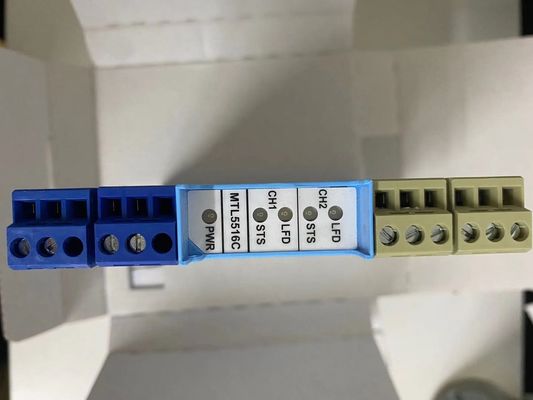

• Đèn đèn LED
Màu xanh lá cây: chỉ số công suất
Màu vàng: hai: trạng thái kênh, khi đầu ra năng lượng
Màu đỏ: hai: chỉ báo LFD, khi phát hiện lỗi đường dây
• Mô tả an toàn (mỗi kênh)
U_o=10,5V I_o=14mA P_o= 37mW Um = 253V rms hoặc dc
