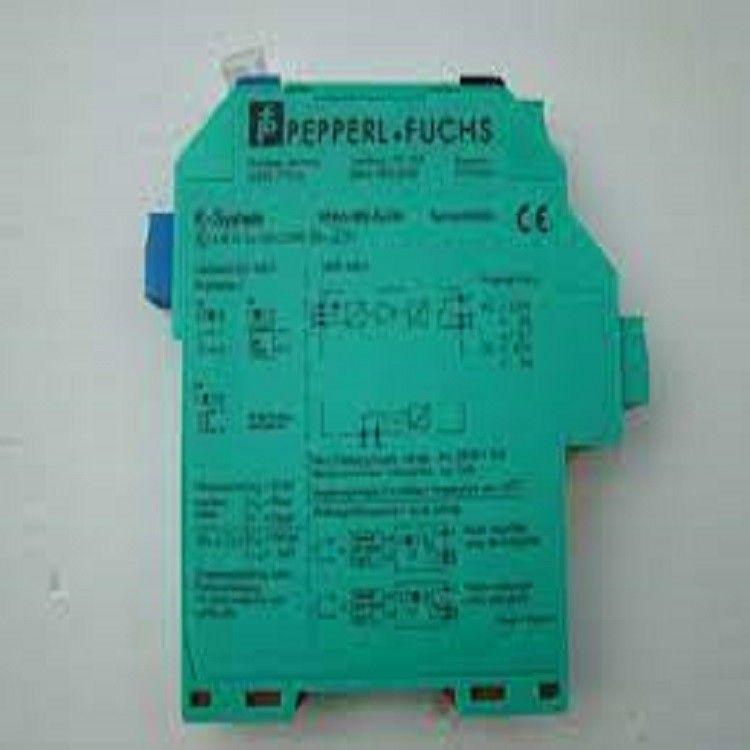

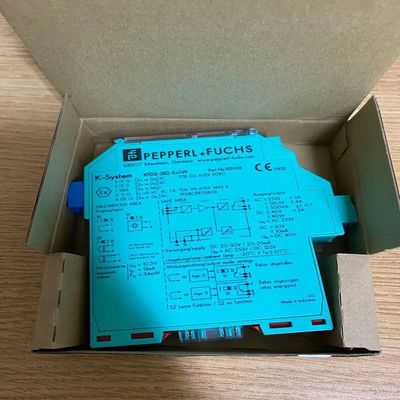

KFD2-SR2-EX1.W PEPPERL FUCHS Rào chắn cô lập

Chi tiết sản phẩm:
Nhà sản xuất: Pepperl+Fuchs
Sản phẩm số : KFD2-SR2-EX1.W
Loại sản phẩm: Cánh chắn cách ly biến áp

Đặc điểm:

• Rào cản cách ly 1 kênh
• Cung cấp DC 24 V (Power Rail)
• Các đầu vào tiếp xúc khô hoặc NAMUR
• Khả năng đầu ra liên lạc relé
• Khám phá lỗi đường dây (LFD)
• Chế độ hoạt động có thể đảo ngược
• Tối đa đến SIL 2 (SC 3) theo IEC/EN 61508

Chức năng

Rào cản bị cô lập này được sử dụng cho các ứng dụng an toàn nội tại.

Thiết bị chuyển tín hiệu kỹ thuật số từ các cảm biến NAMUR hoặc các đường tiếp xúc khô từ khu vực nguy hiểm sang khu vực không nguy hiểm.

Cảm biến gần hoặc tiếp xúc cơ học điều khiển tải bên điều khiển cho đầu ra tiếp xúc relé.

Thông qua các công tắc, chế độ hoạt động có thể được đảo ngược và phát hiện lỗi đường dây có thể được tắt.

Trong tình trạng lỗi, rơle quay trở lại trạng thái tắt năng lượng và đèn LED cho thấy lỗi theo NAMUR NE 44.

Nếu thiết bị được vận hành qua đường sắt điện, thêm vào đó, một thông báo lỗi tập thể có sẵn.

Dữ liệu kỹ thuật

1Các thông số kỹ thuật chung

Loại tín hiệu: Nhập số

2Các thông số liên quan đến an toàn chức năng

Mức độ toàn vẹn an toàn (SIL): SIL 2

Khả năng hệ thống (SC): SC 3

3. Cung cấp

Kết nối: Đường sắt hoặc đầu cuối 14+, 15-

Điện áp định số: 19... 30 V DC

Ripple: ≤ 10%

Điện lượng định số: ≤ 35 mA

Phân hao năng lượng: ≤ 0,7 W

Tiêu thụ năng lượng: ≤ 0,7 W

4. Input

Bên kết nối: mặt đồng

Kết nối: đầu cuối 1+, 2+, 3-

Giá trị định số: phù hợp với EN 60947-5-6 (NAMUR)

Điện áp mạch mở / dòng mạch ngắn: khoảng 8 V DC / khoảng 8 mA

Điểm chuyển mạch/hệ thống chuyển mạch: 1.2... 2,1 mA / khoảng 0,2 mA

Khám phá lỗi đường dây: vỡ I ≤ 0,1 mA, mạch ngắn I > 6 mA

Tỷ lệ xung/ngừng: 20 ms / min. 20 ms

5. Sản lượng

Bên kết nối: Bên điều khiển

Kết nối: Các thiết bị đầu cuối 7, 8, 9

Lượng sản xuất: ; chuyển tiếp tín hiệu

Nạp tiếp xúc: 250 V AC/2 A/cos φ > 0.75; 126,5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A tải kháng

Lưu ý: 2 mA / 24 V DC

Tiết kiệm năng lượng/tắt năng lượng: khoảng 20 ms / khoảng 20 ms

Tuổi thọ cơ khí: 10⁷chu kỳ chuyển đổi

Thông báo lỗi tập thể: Đường sắt điện

6. Đặc điểm chuyển giao

Tần số chuyển đổi: < 10 Hz

7. Phân cách galvanic

Input/Output: cách điện tăng cường theo IEC/EN 61010-1, điện áp cách điện 300 V_ef

Input/power supply: cách điện tăng cường theo IEC/EN 61010-1, điện áp cách điện 300_Veff

Khả năng đầu ra/năng lượng: cách điện tăng cường theo IEC/EN 61010-1, điện áp cách điện 300 V_ef

8. Chỉ số / cài đặt

Các yếu tố hiển thị: Đèn LED

Các yếu tố điều khiển: Chuyển đổi DIP

Cấu hình: thông qua các công tắc DIP

Nhãn nhãn: không gian để dán nhãn ở phía trước

9. Phù hợp

Khả năng tương thích điện từ: NE 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018

Độ bảo vệ: IEC 60529:1989+A1:1999+A2:2013

An toàn chức năng: IEC/EN 61508:2010

Nhập: EN 60947-5-6:2000

10Điều kiện môi trường

Nhiệt độ xung quanh: -40... 70 °C (-40... 158 °F)

11Các đặc điểm kỹ thuật cơ khí

Độ bảo vệ: IP20

Kết nối: đầu cuối vít

Khối lượng: khoảng 150 g

Kích thước: 20 x 119 x 115 mm (0,8 x 4,7 x 4,5 inch) (W x H x D), loại vỏ B2

Chiều cao: 119 mm

Chiều rộng: 20 mm

Độ sâu: 115 mm

Đặt: trên đường sắt gắn 35 mm DIN theo EN 60715:2001
