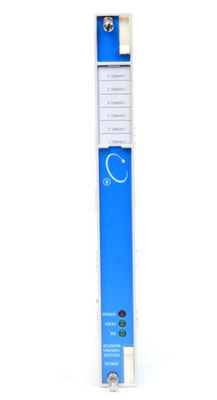

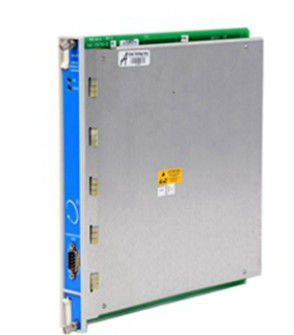

3500/62-03-00 Bently Nevada Monitor Màn hình biến quy trình 6 kênh

Bently Nevada 3500/62-03-00 Thiết kế biến động quy trình

Mô tả

Máy theo dõi biến động quy trình 3500/62 là một màn hình 6 kênh để xử lý các thông số quan trọng của máy cần theo dõi liên tục, chẳng hạn như áp suất, dòng chảy, nhiệt độ và mức độ.Màn hình chấp nhận +4 đến +20 mA đầu vào hiện tại hoặc bất kỳ đầu vào điện áp tỷ lệ nào giữa -10 Vdc và +10 VdcNó điều kiện các tín hiệu này và so sánh các tín hiệu điều kiện với các thiết lập báo động có thể lập trình bởi người dùng.

Chiếc màn hình 3500/62:
• liên tục so sánh các tham số được giám sát với các thiết lập báo động được cấu hình để kích hoạt báo động để bảo vệ máy móc.
• Cung cấp thông tin máy chủ thiết yếu cho cả nhân viên vận hành và bảo trì.

Bạn có thể lập trình 3500/62 sử dụng Phần mềm cấu hình giá đỡ 3500 để thực hiện đo lường dòng hoặc điện áp.+/-10 Volt DC, cô lập 4-20 mA, hoặc 4-20 mA với rào cản zener an toàn về nội tại.

Khi được sử dụng trong cấu hình TMR (triple modular redundant), bạn phải cài đặt Process Variable Monitors liền kề nhau trong nhóm ba.màn hình sử dụng hai loại bỏ phiếu để đảm bảo hoạt động chính xác và tránh mất máy móc
bảo vệ do lỗi ở một điểm.

Thông tin

Kiểm tra biến quá trình
3500/62-AA-BB
• A: Loại mô-đun I/O
01 -10 đến +10 Vdc I/O Module với kết thúc nội bộ
02 -10 đến +10 Vdc I/O module với kết thúc bên ngoài
03 Mô-đun I/O cách ly +4 đến +20 mA với kết thúc bên trong
04 Mô-đun I/O cách ly +4 đến +20 mA với kết thúc bên ngoài
05 Mô-đun I/O không cô lập +4 đến +20 mA với rào cản và kết thúc bên trong
• B: Tùy chọn chấp thuận của cơ quan
00 Không có
01 CSA/NRTL/C
02 ATEX/CSA (Lớp 1, Khu vực 2)

Các khối kết thúc bên ngoài
• 136595-01 3500/62 Khối kết thúc bên ngoài (các kết nối dải đầu cuối).
• 136603-01 3500/62 Khối kết thúc bên ngoài (các kết nối kiểu Euro).

Cáp
3500/62 Cáp chặn tín hiệu chuyển đổi (XDCR) đến kết thúc bên ngoài (ET)
134544-AAAA-BB
• A: Chiều dài cáp
0005 5 feet (1.5 mét)
0007 7 feet (2.1 mét)
0010 10 feet (3 mét)
0025 25 feet (7.5 mét)
0050 50 feet (15 mét)
0100 100 feet (30.5 mét)
• B: Hướng dẫn lắp ráp
01 Không lắp ráp
02 Được lắp ráp

Phụ tùng
• 163179-03 3500/62
• 136590-01 IC phần mềm cố định
• 04425545 Dây dây đeo cổ tay nối đất (một lần sử dụng)
• Công cụ loại bỏ IC 04400037
• 136491-01 -10 Vdc đến +10 Vdc Mô-đun I/O với kết thúc bên trong
• 136499-01 -10 Vdc đến +10 Vdc Mô-đun I/O với kết thúc bên ngoài
• 136294-01 Mô-đun I / O cách ly + 4 đến + 20 mA với kết thúc bên trong
• 136483-01 Mô-đun I / O + 4 đến + 20 mA cô lập với các đầu ra bên ngoài
• 137110-01 4 đến 20 mA Barrier I / O Module với kết thúc bên trong
• 136973 3500/62 Hướng dẫn sử dụng
• 01700059 Chất bảo hiểm thay thế cho I / O hàng rào
