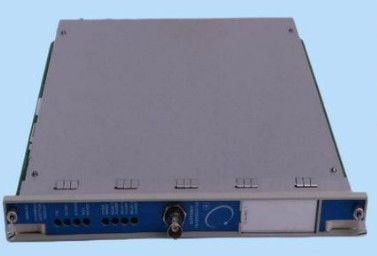

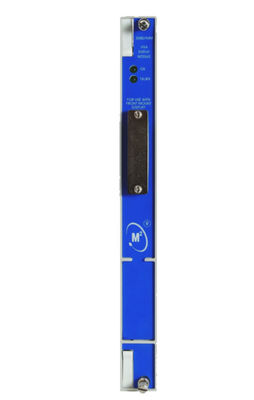

3500/94M-02-00-CN Hệ thống giám sát rung động Bently Nevada VGA Display Module

Bently Nevada 3500/94M-02-00-CN Mô-đun hiển thị VGA

Mô tả

Mô-đun VGA 3500/94M hiển thị tất cả thông tin hệ thống bảo vệ máy 3500 bao gồm:
• Danh sách sự kiện hệ thống
• Danh sách các sự kiện báo động
• Tất cả dữ liệu module và kênh
• Cảnh báo và tình trạng OK
• Chín tùy chỉnh tùy chọn hiển thị

• Mô-đun Keyphasor nâng cao

Sử dụng 3500 Rack Configuration Software để cấu hình lên đến chín màn hình tùy chỉnh.trong khi một số khác cho thấy các giá trị khoảng cách máy chuyển đổi gần.

Bạn có thể sắp xếp các màn hình tùy chỉnh thành các nhóm máy. Bạn cũng có thể sắp xếp dữ liệu hệ thống thành bất kỳ trang nào trên màn hình tùy chỉnh.

Các thành phần hệ thống
3500/94M bao gồm:
• Mô-đun VGA 3500/94M
• Một mô-đun I/O
• Màn hình cảm ứng VGA 10 "hoặc 15"

Bạn có thể gắn màn hình hiển thị VGA bằng các cáp tiêu chuẩn lên đến 6 m (20 ft) từ giá đỡ 3500, hoặc sử dụng bộ mở rộng màn hình video bàn phím (KVM) được hỗ trợ, lên đến 10 km (6,2 dặm) từ giá đỡ 3500.

Màn hình cảm ứng
Sử dụng màn hình cảm ứng 10 "và 15" Advantech VGA. Những màn hình nhỏ gọn, bền được thiết kế để có chất lượng xem xuất sắc trong các ứng dụng công nghiệp.
Màn hình 10 "Advantech được chứng nhận cho môi trường nguy hiểm. Mỗi màn hình yêu cầu nguồn điện riêng biệt. Phần mềm cấu hình 3500 Rack hỗ trợ cả hai trình điều khiển màn hình.

Giảm số lượng màn hình
Sử dụng cáp tiêu chuẩn và hộp Display Router tùy chọn, bạn có thể xem dữ liệu từ tối đa bốn 3500 giá đỡ trên một màn hình.
Cảnh báo và trạng thái OK được hiển thị liên tục ở góc trên bên phải của màn hình VGA.Một nút rack select thay đổi màu sắc để chỉ ra nếu bất kỳ rack nào được kết nối với Display Router Box là Not OK hoặc trong trạng thái báo động.

Thông tin

Hiển thị hệ thống
3500/94M-AA-BB-CC
• A: Kích thước màn hình và cài đặt
00 Không có
01 màn hình 10 ", mặt gắn (chỉ có sẵn cho màn hình 3500 gắn trên giá đỡ)
02 màn hình 10 inch, 19 inch giá đỡ gắn
03 màn hình hiển thị 10 inch, gắn bảng điều khiển (bao gồm phần cứng cài đặt)
04 10 " hiển thị, gắn độc lập
05 màn hình 15 inch, 19 inch giá đỡ gắn
06 màn hình 15 inch, gắn bảng điều khiển (bao gồm phần cứng cài đặt)
07 Hộp bộ định tuyến, không có màn hình

• B: KVM Extender và Display Router Box Cable
00 Không có
01 Bộ mở rộng KVM CAT5 UTP có dây và cáp 250 ft (76.2 m)
02 Bộ mở rộng KVM CAT5 UTP có dây và cáp 500 ft (152,4 m)
03 Bộ mở rộng KVM CAT5 UTP có dây và cáp 1.000 ft (304,8 m)
12 Cáp hộp hiển thị bộ định tuyến 20 ft (6m)
20 SM FO KVM SNGL extender và cáp 2,000' (609.6 m)
21 SM FO KVM SNGL extender và cáp 4,000' (1219.2 m)
22 SM FO KVM SNGL extender và cáp 6.000' (1828.8 m)
23 SM FO KVM SNGL extender và cáp 8,000' (2438.4 m)
24 bộ mở rộng SM FO KVM SNGL với cáp vá
25 SM FO KVM DUAL extender và cáp 2,000' (609.6 m)
26 SM FO KVM DUAL extender và cáp 4,000' (1219.2 m)
27 SM FO KVM DUAL extender và cáp 6.000' (1828.8 m)
28 SM FO KVM DUAL extender và cáp 8,000' (2438.4 m)
29 SM FO KVM DUAL extender với cáp vá

• C: Chứng nhận của cơ quan
00 Không có
01 CSA/NRTL/C (Lớp I, Phần 2)
02 Multi (CSA/ATEX/IECEx) (chỉ có sẵn cho màn hình 10"
