1794-TB3 ALLEN BRADLEY PLC Products Flex I/O Terminal Base

Chi tiết sản phẩm:
Nhà sản xuất: Allen Bradley
Sản phẩm số : 1794-TB3
Loại sản phẩm:Flex I/O Terminal Base Unit

1794-TB3 là một đơn vị cơ sở đầu cuối là một phần của nền tảng I / O Flex của Allen-Bradley.Nó đi kèm với ba (3) dải của đầu cuối kẹp vít.

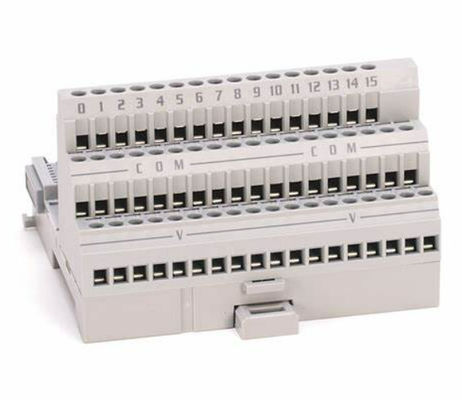

1794-TB3 là một thành phần Flex I/O được sản xuất bởi Allen-Bradley.chủ yếu được sử dụng làm điểm kết thúc của các thiết bị trường và các thiết bị cung cấp điện. mô-đun này cũng được sử dụng để lưu trữ các mô-đun I / O Flex cụ thể, 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC16,1794-IG16, 1794-IH16, 1794-IV16, 1794-OB8, 1794-OB8EP, 1794-OB8EPXT, 1794-OB16, 1794-OB16D, 1794-OB16P, 1794-OB16PXT, 1794-OC16, 1794-OG16, 1794-OV16, 1794-OV16P, 1794-OW8, và 1794-OW8XT.1794-TB3 có ba (3) dải đầu cuối. dải đầu cuối trên bao gồm mười sáu (16) đầu cuối được chỉ định để dây tín hiệu đầu vào và đầu ra. đầu cuối giữa và dưới bao gồm mười tám (18) đầu cuối,được chỉ định cho các thiết bị đầu cuối phổ biến và điện áp. -V Common nằm ở Terminal B-16 và B-33; +V (Voltage In) Terminals nằm ở Terminal C-34 và C-5.đầu cuối xích daisy nằm ở C-34 (+) và B-16 (-) để cung cấp vào và C-51 (+) và B-33 (-) để cung cấp ra. 1794-TB3 có đầu cuối kẹp vít. Để lắp đặt cơ sở đầu cuối, đặt cơ sở đầu cuối ở một hướng góc nhẹ.Hook cơ sở đầu cuối trên đầu của đường ray DIN để gắn phía sau của cơ sở đầu cuối đến đường ray DIN. Kích cắm chân cổng phải trượt dưới cạnh của mô-đun adapter và đầu nối FlexBus được kết nối. Trượt chân cổng và nhấn chặt vào adapter liền kề.Để khóa cơ sở đầu cuối đến đường ray DIN, đẩy cơ sở đầu cuối cho đến khi 1794-TB3 thẳng hàng và tham gia vào đường ray DIN.

1794-TB3 Flex I / O Terminal Base Unit của Allen-Bradley là một thiết bị cung cấp các điểm kết nối đầu cuối cho dây dẫn I / O và góp phần hình thành nền.Nó có tối đa 16 kết nối I / O với 18 đầu cuối chung và 18 đầu cuối điện áp. 1794-TB3 được sử dụng trong một ứng dụng với 125V AC / DC điện xếp hạng và nó có một công suất hiện tại tối đa là 10A với 0,21 x 1.Sợi đồng 3 mm2 (24-16 AWG) được dùng cho các mô-đun đầu vào và đầu ra. 1794-TB3 có xếp hạng Flexbus 5V DC ở 640mA và nó cung cấp dòng 2A cho các đầu cuối I / O. Nó cũng có xếp hạng đầu cuối V / COM 125V DC / AC và 10A ở 50-60Hz.

1794-TB3 cung cấp cách ly điện áp 125V (tiếp tục) bằng cách sử dụng kiểu cách ly cơ bản giữa các đầu cuối dây điện trường đến FLEXBUS và nó có mô-men xoắn vít đầu cuối là 0,56 x 0,79 Nm (5 x 7lb-in).Nó có mã nhiệt độ được chỉ định là T4A (Bắc Mỹ) và mã nhiệt độ IEC T41794-TB3 có nhiệt độ hoạt động IEC -20-70 độ C (-4-158 độ C).F) ở độ ẩm tương đối không ngưng tụ 5-95% và được thử nghiệm và đánh giá để chịu được một cú sốc hoạt động 30G và rung động 5G ở 10-500Hz. 1794-TB3 là c-UL-us, UL, CSA và chứng nhận CE và có kích thước 94mm x 94mm x 69mm (3.7in x 3.7in x 2.7in).



Mô hình liên quan:

Công ty:
Achievers Automation Limited có hơn 10 năm kinh nghiệm trong thị trường tự động hóa công nghiệp, chuyên bán lại máy thăm dò đóng kín, cảm biến, DCS,rào cản cô lập, HMI, PLC, Adapter,Bộ kết nối Profibus và cáp từ các thương hiệu như BENTLY NEVADA, Endress+Hauser, YOKOGAWA,MTL,Allen-Bradley, Pepperl+Fuchs,Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens v.v. Nếu bạn có bất kỳ yêu cầu nào,Xin đừng ngần ngại liên hệ với chúng tôi.

Câu hỏi thường gặp của những người thành công
Hỏi: Các sản phẩm là đơn vị OEM gốc?
A: Những mặt hàng này đã được chứng nhận bởi Achievers Automation Limited là các đơn vị OEM chính hãng được mua thông qua các kênh OEM hoặc bên thứ ba độc lập.
Q: Làm thế nào bạn sẽ sắp xếp vận chuyển?
A: Chúng tôi có thể sắp xếp vận chuyển dựa trên yêu cầu của bạn. Chúng tôi đã hợp tác với người giao hàng có thể sắp xếp vận chuyển qua FedEx, DHL, TNT với giá tốt.
Hỏi: Bảo hành hàng hóa là gì?
A: Bảo hành 1 năm.
