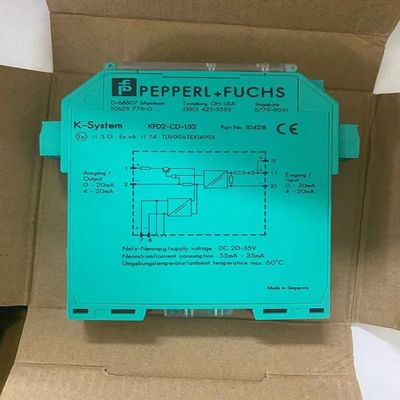

KFD2-CD-1.32 PEPPERL FUCHS Đường chắn cô lập Ứng dụng điều hòa tín hiệu kênh 1

Pepperl+Fuchs KFD2-CD-1.32 Máy điều hòa tín hiệu kênh 1

Chi tiết sản phẩm:
Nhà sản xuất: Pepperl+Fuchs
Sản phẩm số : KFD2-CD-1.32
Loại sản phẩm: Driver hiện tại

Đặc điểm:

• Máy điều hòa tín hiệu 1 kênh
• Cung cấp DC 24 V (Power Rail)
• Điện vào 0 mA... 20 mA
• Điện năng xuất 0 mA... 20 mA
• Độ chính xác 0,1 %
• Đến SIL 2 theo IEC/EN 61508

Chức năng

Máy điều hòa tín hiệu này cung cấp cách ly galvanic giữa các mạch trường và các mạch điều khiển.

Thiết bị điều khiển các bộ chuyển đổi I / P, van điện và thiết bị định vị trong lĩnh vực.

Thiết bị có đầu vào và đầu ra hiện tại.

Một mạch giới hạn hiện tại theo chuỗi đến đầu cuối 9 bảo vệ thiết bị khỏi bị hư hỏng.cho phép kết nối một số thiết bị do sự sụt giảm điện áp thấp để duy trì nhiều đầu ra bị cô lập bằng galvanic (sự trùng lặp tín hiệu).

Điện áp mạch mở là 24 V DC trong phạm vi điện áp nguồn cho phép tại các đầu cuối 1 và 2.

Dữ liệu kỹ thuật

1Các thông số kỹ thuật chung

Loại tín hiệu: Khả năng đầu ra tương tự

2Các thông số liên quan đến an toàn chức năng

Mức độ toàn vẹn an toàn (SIL): SIL 2

3. Cung cấp

Kết nối: Power Rail hoặc các thiết bị đầu cuối 7+, 8-

Điện áp định số: 20... 35 V DC

Ripple: trong phạm vi dung nạp

Điện lượng định số: ≤ 50 mA

Phân hao năng lượng: 1.4 W

4. Input

Bên kết nối: Bên điều khiển

Kết nối: Các thiết bị đầu cuối 9+, 10-, 11+

Giảm điện áp: khoảng 4 V ở 20 mA

Giới hạn: Điện vào: khoảng ≤ 40 mA; điện áp vào: ≤ 35 V

Dải truyền: 0... 20 mA

Điện áp: ≤ 4 V ở 20 mA

5. Sản lượng

Bên kết nối: mặt đồng

Kết nối: các thiết bị đầu cuối 1+, 2-

Điện áp: 17 V ở 20 mA

Hiện tại: 0... 20 mA

Trọng lượng: tối đa 850 Ω

6. Chỉ số / cài đặt

Các yếu tố hiển thị: Đèn LED

Nhãn nhãn: không gian để dán nhãn ở phía trước

7. Phù hợp

Độ bảo vệ: IEC 60529:2001

Bảo vệ chống sốc điện: UL 61010-1:2012

8Điều kiện môi trường

Nhiệt độ xung quanh: -20... 60 °C (-4... 140 °F)

9Các đặc điểm kỹ thuật cơ khí

Độ bảo vệ: IP20

Kết nối: đầu cuối vít

Khối lượng: khoảng 100 g

Kích thước: 20 x 107 x 115 mm (0,8 x 4,2 x 4,5 inch) (W x H x D), loại vỏ B1

Chiều cao 107 mm

Chiều rộng 20 mm

Độ sâu 115 mm

Đặt: trên đường sắt gắn 35 mm DIN theo EN 60715:2001
