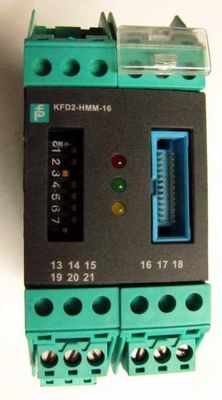

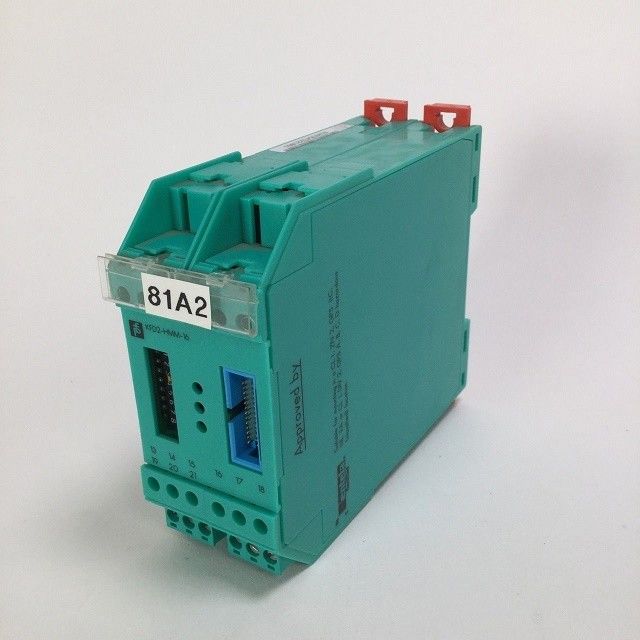

HART Multiplexer Master PEPPERL FUCHS Kfd2 Hmm 16

Chi tiết sản phẩm:
Nhà sản xuất: Pepperl+Fuchs
Sản phẩm số : KFD2-HMM-16
Loại sản phẩm: HART Multiplexer Master

Đặc điểm:

• 16 kênh
• Cung cấp DC 24 V (Power Rail)
• Nhập thiết bị trường HART (cuộc sửa đổi 5 đến 7)
• Có thể kết nối tối đa 15 đơn vị nô lệ KFD0-HMS-16
• Đến SIL 3 theo IEC/EN 61508

Chức năng

Máy chủ Multiplexer HART này vận hành tối đa 256 thiết bị thực hiện analog.Nếu cần nhiều hơn 16 thiết bị thực địa, có thể kết nối thêm 15 HART Multiplexer Slave KFD0-HMS-16.

Các đơn vị nô lệ được kết nối với máy chủ bằng cáp phẳng 14 chân.

Các tín hiệu tương tự được kết nối riêng với một bảng kết thúc thông qua một cáp phẳng 26 chân cho mỗi đơn vị.10 đầu mối còn lại được gửi xuống mặt đất..

Đơn vị này được thiết kế với các thiết bị đầu cuối có thể tháo rời và có thể được kết nối với Power Rail.

Dữ liệu kỹ thuật

1Mô tả sản phẩm

HART Multiplexer Master

2Các thông số liên quan đến an toàn chức năng

Mức độ toàn vẹn an toàn (SIL): SIL 3

3. Cung cấp

Kết nối: đầu cuối 17+, 18-

Điện áp định số: 20... 32 V DC điển hình ở 100 mA

Tiêu thụ năng lượng: tối đa 3W

4. Các kênh tín hiệu HART (không an toàn về nội tại)

Phù hợp: Nhập thiết bị trường HART (cuộc sửa đổi 5 đến 7)

Kết nối: Cáp phẳng 26 chân cho kết nối analog

Cáp phẳng 14 chân cho kết nối master-slave giữa KFD2-HMM-16 và KFD0-HMS-16

Dòng rò rỉ: < 3 μA ở -20... 85 °C (-4... 185 °F)

Kháng kết thúc: tiêu chuẩn bên ngoài 230... 500 Ω (tối đa 1000 Ω có thể)

Điện áp đầu ra: ≥ 400 mV_ss(với kháng cự kết thúc được chỉ định ở trên)

Chống đầu ra: 100 Ω hoặc nhỏ hơn, nối dung lượng

Kháng input: theo thông số kỹ thuật HART

Phạm vi điện áp đầu vào: 0.08... 4 V_ss; kiểu ± 5,2 V như tham chiếu địa phương

5. Giao diện

Tỷ lệ chuyển nhượng: 9600, 19200, hoặc 38400 Bit/s (có thể được chọn bằng công tắc DIL (2 và 3) bởi người dùng)

Loại: RS-485, 2 dây đa giọt

Chọn địa chỉ: Một trong 31 địa chỉ có thể được lựa chọn cho mỗi công tắc DIL (4... 8)

6. Chỉ số / cài đặt

Các yếu tố điều khiển: Chuyển đổi DIP

Cấu hình: thông qua các công tắc DIP

Nhãn nhãn: không gian để dán nhãn ở phía trước

7. Phù hợp

Độ bảo vệ: IEC 60529:2001

8Điều kiện môi trường

Nhiệt độ xung quanh: -20... 60 °C (-4... 140 °F)

9Các đặc điểm kỹ thuật cơ khí

Độ bảo vệ: IP20

Kết nối: đầu cuối vít

Khối lượng: khoảng 250 g

Kích thước: 40 x 107 x 115 mm (1,6 x 4,2 x 4,5 inch) (W x H x D), loại vỏ C1

Chiều cao: 107 mm

Chiều rộng: 40 mm

Độ sâu: 115 mm

Đặt: trên đường sắt gắn 35 mm DIN theo EN 60715:2001
