Thông tin chi tiết sản phẩm:
Thanh toán:
|
| nhà sản xuất: | Pepperl + Fuchs | Số sản phẩm: | KFD2-STC5-Ex1.H |
|---|---|---|---|
| Loại tín hiệu: | Đầu vào analog | Mức độ toàn vẹn an toàn (SIL): | SIL 2 |
| Điện áp định số: | 18 ... 30 V DC | Tín hiệu đầu vào: | 4 ... 20mA |
| Trọng lượng: | 0 ... 800 Ω | Yếu tố hiển thị: | Đèn LED |
| Làm nổi bật: | KFD2-STC5-Ex1.H,Bộ nguồn máy phát SMART,Sản lượng điện cho máy phát thông minh PEPPERL FUCHS |
||

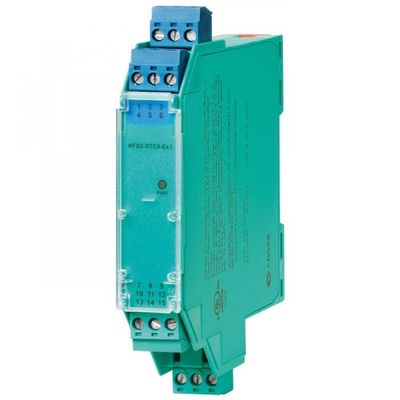

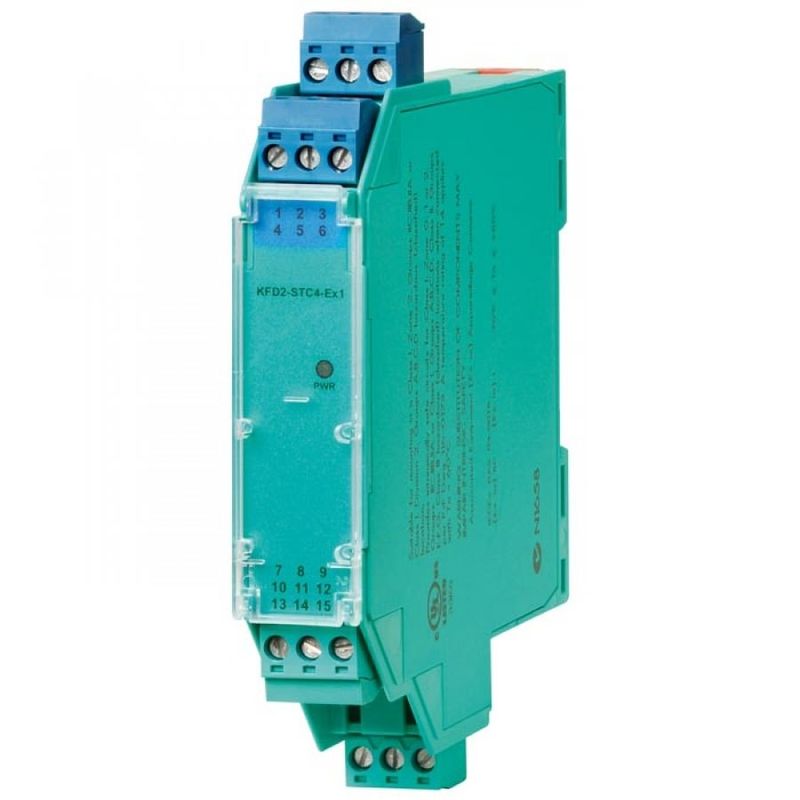

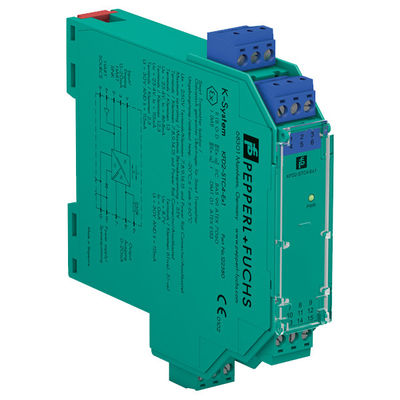

PEPPERL FUCHS SMART Cài phát điện KFD2-STC5-Ex1.H
| Thông số kỹ thuật chung | ||
|---|---|---|
| Loại tín hiệu | Nhập analog | |
| Các thông số liên quan đến an toàn chức năng | ||
| Mức độ toàn vẹn an toàn (SIL) | SIL 2 | |
| Khả năng có hệ thống (SC) | SC 3 | |
| Cung cấp | ||
| Kết nối | Đường sắt hoặc đầu cuối 14+, 15- | |
| Điện áp định số | 18... 30 V DC | |
| Ripple | trong phạm vi dung nạp | |
| Phân hao năng lượng | ≤ 1 W ở tải trọng tối đa | |
| Tiêu thụ năng lượng | ≤ 1,6 W ở tải trọng tối đa | |
| Nhập | ||
| Bên kết nối | mặt đồng | |
| Kết nối | Các thiết bị đầu cuối 1+, 2-, 3 | |
| Tín hiệu đầu vào | 4... 20 mA | |
| Điện áp mạch mở / dòng mạch ngắn | đầu cuối 1+, 3: 24 V / 25 mA | |
| Chống đầu vào | tối đa 265 Ω đầu 2-, 3, tối đa 330 Ω đầu 1+, 3 | |
| Điện áp có sẵn | ≥ 17 V ở 20 mA; ≥ 21 V ở 4 mA, thiết bị đầu cuối 1+, 3 | |
| Sản lượng | ||
| Bên kết nối | Bên điều khiển | |
| Kết nối | Các thiết bị đầu cuối 7+, 8-, 9- (nắm) Các thiết bị đầu cuối 7-, 8+, 9+ (nguồn) xem thông tin bổ sung |
|
| Trọng lượng | 0... 800 Ω | |
| Tín hiệu đầu ra | 4... 20 mA (đánh quá tải > 25 mA) | |
| Ripple | tối đa 50 μArms | |
| Cung cấp bên ngoài (chuỗi) | 2... 30 V DC Nếu điện áp bên ngoài là > 19 V, một tải ≥ ((V - 19) / 0,02) Ω là cần thiết. Chống 250 Ω bên trong tại đầu cuối 9 có thể được sử dụng làm tải. |
|
| Đặc điểm chuyển giao | ||
| Phản ứng | ở 20 °C (68 °F), 4... 20 mA ≤ 10 μA bao gồm hiệu chuẩn, tuyến tính, hysteresis, tải và biến động điện áp cung cấp |
|
| Ảnh hưởng của nhiệt độ xung quanh | ≤ 0,25 μA/K | |
| Phạm vi tần số | mặt trường vào phía điều khiển: băng thông với 0,5 Vpptín hiệu 0... 7,5 kHz (-3 dB) bên điều khiển vào bên trường: băng thông với 0,5 Vpptín hiệu 0,3... 7,5 kHz (-3 dB) |
|
| Thời gian thanh toán | 200 μs | |
| Thời gian tăng/giảm | 100 μs | |
| Phân cách galvanic | ||
| Lượng đầu ra/năng lượng | cách điện chức năng, điện áp cách điện danh hiệu 50 V AC | |
| Chỉ số/cài đặt | ||
| Các yếu tố hiển thị | Đèn LED | |
| Nhãn nhãn | không gian để dán nhãn ở phía trước | |
| Phù hợp chỉ thị | ||
| Khả năng tương thích điện từ | ||
| Chỉ thị 2014/30/EU | EN 61326-1:2013 (vị trí công nghiệp) | |
| Phù hợp | ||
| Khả năng tương thích điện từ | NE 21:2012 EN 61326-3-2:2008 |
|
| Mức độ bảo vệ | IEC 60529:2001 | |
| Bảo vệ chống sốc điện | UL 61010-1:2012 | |
| Điều kiện môi trường | ||
| Nhiệt độ môi trường | -20... 60 °C (-4... 140 °F) phạm vi nhiệt độ môi trường xung quanh mở rộng lên đến 70 °C (158 °F), tham khảo hướng dẫn sử dụng cho các điều kiện gắn cần thiết |
|
| Thông số kỹ thuật cơ khí | ||
| Mức độ bảo vệ | IP20 | |
| Kết nối | đầu cuối vít | |
| Vật thể | khoảng 200 g | |
| Kích thước | 20 x 124 x 115 mm (0,8 x 4,9 x 4,5 inch) (W x H x D), loại vỏ B2 | |
| Chiều cao | 124 mm | |
| Chiều rộng | 20 mm | |
| Độ sâu | 115 mm | |
| Lắp đặt | trên đường sắt gắn 35 mm DIN theo EN 60715:2001 | |
| Dữ liệu để áp dụng trong các khu vực nguy hiểm | ||
| Giấy chứng nhận kiểm tra kiểu EU | CML 17 ATEX 2029X | |
| Đánh dấu |  II (1) G [Ex ia Ga] IICII (1) D [Ex ia Da] IIICI (M1) [Ex ia Ma] I |
|
| Nhập | [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I | |
| Cung cấp | ||
| Điện áp an toàn tối đa | 250 V (Chú ý! điện áp định giá có thể thấp hơn.) | |
| Thiết bị | đầu cuối 1+, 3- | |
| Điện áp | 27.2 V | |
| Hiện tại | 93 mA | |
| Sức mạnh | 633 mW | |
| Khả năng chứa bên trong | 5 nF | |
| Khả năng dẫn điện bên trong | 0 mH | |
| Thiết bị | Các thiết bị đầu cuối 2-, 3 | |
| Điện áp | 30 V | |
| Hiện tại | 115 mA | |
| Sức mạnh | 1W | |
| Điện áp | 2 V | |
| Hiện tại | 8.5 mA | |
| Sức mạnh | 1.1 mW | |
| Thiết bị | đầu cuối 1+, 2 / 3- | |
| Điện áp | 27.2 V | |
| Hiện tại | 115 mA | |
| Sức mạnh | 782 mW | |
| Khả năng chứa bên trong | 5 nF | |
| Khả năng dẫn điện bên trong | 0 mH | |
| Sản lượng | ||
| Điện áp an toàn tối đa | 250 V (Chú ý! điện áp định giá có thể thấp hơn.) | |
| Giấy chứng nhận | CML 17 ATEX 3028X | |
| Đánh dấu | II 3G Ex ec IIC T4 Gc |
|
| Phân cách galvanic | ||
| Input/Output | cách ly điện an toàn theo IEC/EN 60079-11:2007, giá trị đỉnh điện áp 375 V | |
| Nhập/năng lượng | cách ly điện an toàn theo IEC/EN 60079-11:2007, giá trị đỉnh điện áp 375 V | |
| Phù hợp chỉ thị | ||
| Chỉ thị 2014/34/EU | EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012 | |
| Chứng nhận quốc tế | ||
| Chứng nhận UL | E106378 | |
| Sơ vẽ điều khiển | 116-0439 (clus) | |
| Chứng nhận IECEx | ||
| Giấy chứng nhận IECEx | IECEx CML 17.0015X | |
| Nhãn IECEx | [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I Ex ex IIC T4 Gc |
|
