Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Nhà sản xuất: | Pepperl + Fuchs | Số sản phẩm: | R4D0-FB-IA12.0 |
|---|---|---|---|
| Chiều dài cáp: | 120 triệu | Điện áp định số: | 10 ... 14 V |
| Số đầu ra: | 8, 10 hoặc 12 | Sự thât thoat năng lượng: | xem bảng 1 |
| Số lượng thiết bị trên mỗi đầu ra: | 1 | Thiết kế/Lắp đặt: | Lắp đặt tủ |
| Làm nổi bật: | R4D0-FB-IA12.0 Rào cản bus trường,PEPPERL FUCHS Fieldbus Barrier,Dài cáp 120m Rào chắn fieldbus |
||

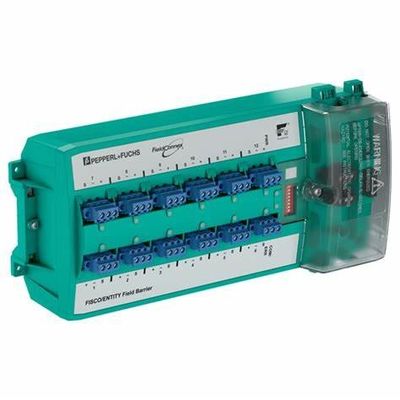

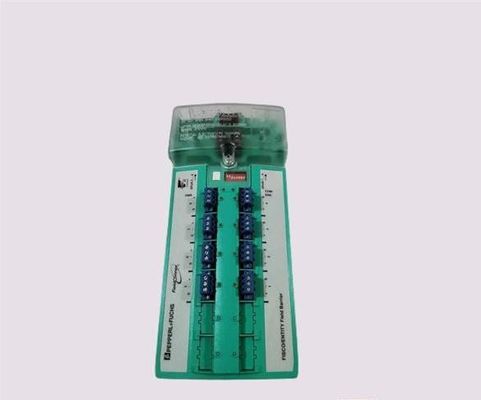

Đường cản fieldbus R4D0-FB-IA12.0
| Mô tả sản phẩm |
|---|
| Rào cản fieldbus, mô-đun để gắn đường ray DIN |
| Thông số kỹ thuật chung | ||
|---|---|---|
| Thiết kế / Lắp đặt | Lắp đặt tủ | |
| Cài đặt trong khu vực nguy hiểm | Khu vực 1 / Div. 2 | |
| Kết nối fieldbus | ||
| Phân hao năng lượng | xem bảng 1 | |
| Cáp chính (Trung) | ||
| Điện áp định số | 16... 32 V DC, tối thiểu 15 V trong trường hợp màu nâu |
|
| Lượng điện | thân IN đến thân OUT tối đa 2 A xem bảng 1 | |
| Tùy chọn nối đất tấm chắn cáp | Capacitive thông qua 5,7 nF trực tiếp |
|
| Giảm điện áp | Trọng IN đến trọng OUT tối đa 100 mV. | |
| Số máy nối | tối đa 3 trên mỗi phân đoạn | |
| Bảo vệ cực ngược | Xây dựng trong | |
| Sản xuất | ||
| Số lượng đầu ra | 8, 10 hoặc 12 | |
| Số thiết bị mỗi đầu ra | 1 | |
| Chiều dài cáp | 120 m | |
| Điện áp định số | 10... 14 V | |
| Lượng điện | Tối đa 43 mA ở một đút, Tối đa 320 mA tổng dòng tại tất cả các đinh |
|
| Dòng điện ngắn | 53 mA, 1 mA trong trạng thái dự phòng | |
| Tùy chọn nối đất tấm chắn cáp | Capacitive thông qua 4.4 nF | |
| Bảo vệ vượt sức mạnh | Bảo vệ quá điện áp thân xe nếu điện áp vượt quá 39 V, tối đa 41 V | |
| Các tính năng chẩn đoán và bảo vệ | ||
| Phân biệt lỗi | Giới hạn dòng điện mạch ngắn tại các đinh Bảo vệ bật ở đinh Ngăn chặn tín hiệu ở các đinh |
|
| Chẩn đoán lớp vật lý | Mức tín hiệu ở các đinh Tấn động tín hiệu ở chân đinh Mức tiếng ồn ở các đường đạp |
|
| Chỉ số/các phương tiện vận hành | ||
| Chuyển đổi | S1 ON: báo động chẩn đoán được kích hoạt S2 ON: cảnh báo chẩn đoán được kích hoạt S3-S8: không sử dụng |
|
| LED PWR | màu xanh lá cây: Điện áp bus trường > 16 V | |
| LED COM/ERR | đèn nhấp nháy màu vàng: liên lạc bus trường và trạng thái lớp vật lý, màu đỏ: lỗi phần cứng |
|
| LED SPURS | màu đỏ: 2 Hz nhấp nháy trong tình trạng mạch ngắn | |
| Phân cách galvanic | ||
| Sợi dây chính / đầu ra | cách ly không bị ảnh hưởng bởi nhiễu nhiễu theo EN 60079-11, giá trị đỉnh điện áp 375 V | |
| Output/Output | Không cô lập | |
| Phù hợp chỉ thị | ||
| Khả năng tương thích điện từ | ||
| Chỉ thị 2014/30/EU | EN 61326-1:2013 | |
| Phù hợp tiêu chuẩn | ||
| Khả năng tương thích điện từ | NE 21:2011 | |
| Mức độ bảo vệ | IEC/EN 60529 | |
| Tiêu chuẩn fieldbus | IEC 61158-2 | |
| Điều kiện khí hậu | IEC 60721 | |
| Chống va chạm | EN 60068-2-27 | |
| Kháng rung | EN 60068-2-6 | |
| Điều kiện môi trường | ||
| Nhiệt độ môi trường | -40... 70 °C (-40... 158 °F) | |
| Nhiệt độ lưu trữ | -40... 85 °C (-40... 185 °F) | |
| Độ ẩm tương đối | < 95% không ngưng tụ | |
| Chống va chạm | 15 g 11 ms | |
| Kháng rung | 1 g, 10... 150 Hz | |
| Chống ăn mòn | phù hợp với ISA-S71.04-1985, mức độ nghiêm trọng G3 | |
| Thông số kỹ thuật cơ khí | ||
| Loại kết nối | đầu cuối vít, cắm hoặc đầu cuối lò xo, cắm | |
| Màn cắt ngang lõi | xem bảng 2 | |
| Vật liệu nhà ở | Polycarbonate | |
| Mức độ bảo vệ | IP20 | |
| Vật thể | 2100 g | |
| Kích thước | xem kích thước | |
| Lắp đặt | Đặt đường ray DIN | |
| Dữ liệu để áp dụng trong các khu vực nguy hiểm | ||
| Giấy chứng nhận kiểm tra kiểu EU | BVS 13 ATEX E 121 X | |
| Đánh dấu |  II 2 ((1) G Ex eb ib mb [ia Ga] IIC T4 GbII (1) D [Ex ia Da] IIICI (M1) [Ex ia Ma] I |
|
| Cáp chính (Trung) | ||
| Điện áp an toàn tối đa |
253 V AC | |
| Sản xuất | theo FISCO và Entity | |
| Sức mạnh | 1.063 W | |
| Điện áp | 17.1 V | |
| Hiện tại | 248.55 mA | |
| Khả năng dẫn điện | nhóm khí IIC 470 μH, Nhóm khí IIB 2 mH |
|
| Khả năng | nhóm khí IIC 367 nF, nhóm khí IIB 2,15 μF |
|
| Phù hợp chỉ thị | ||
| Chỉ thị 2014/34/EU | Đơn vị xác định số lượng và số lượng máy tính được sử dụng2015 | |
| Chứng nhận quốc tế | ||
| Chứng nhận CSA | CSA 14.70004139 | |
| Sơ vẽ điều khiển | 116-0400 | |
| Được phê duyệt | Lớp I, hạng 2, nhóm A, B, C, D T4 Lớp I, Khu vực 1, AEx/Ex e ib mb [ia Ga] IIC T4 Gb Lớp I, Khu vực 1, AEx/Ex e ib mb [ia IIC Da] IIC T4 Gb Thiết bị liên quan cho lớp I, nhóm A, B, C, D Thiết bị liên quan cho lớp II, nhóm E, F, G Thiết bị liên quan cho lớp III, phân khúc 1 |
|
| Chứng nhận IECEx | IECEx BVS 13.0119X | |
| Được phê duyệt | Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC [Ex ia Ma] I |
|
| Giấy chứng nhận và phê duyệt | ||
| Tổ chức Fieldbus | FF-846 | |
