SLCTM 500 Allen Bradley 1746 NI4 4 kênh Analog I / O module

Allen-Bradley 1746-NI4 SLCTM 500 4-Channel Analog I/O Module

Chi tiết sản phẩm:
Nhà sản xuất: Allen Bradley
Sản phẩm số : 1746-NI4
Loại sản phẩm:Mô-đun I/O tương tự SLC 500

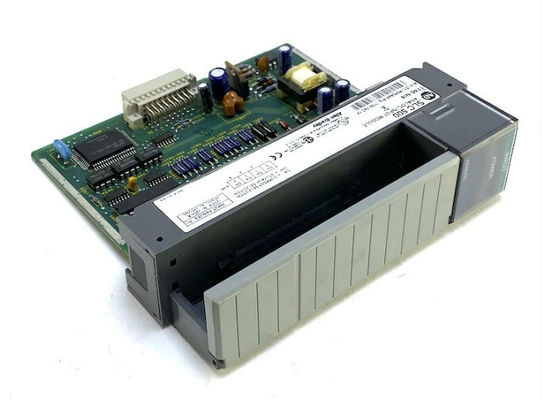

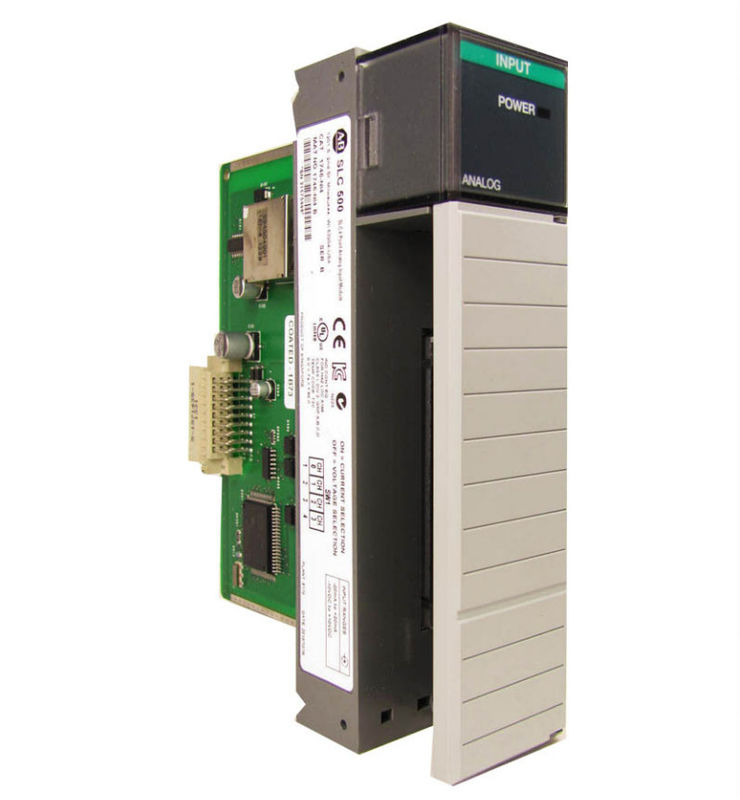

Allen-Bradley 1746-NI4 là một SLC 500 Analog I / O Module.Mô-đun này chiếm một khe cắm của khung SLC 500 và tương thích với phần cứng kiểu cố định hoặc mô-đun.

Allen Bradley 1746-NI4 là một SLC 500 Four (4) Channel Analog Input Module. Nó có các kênh tương tự được người dùng lựa chọn cho điện áp hoặc dòng để hỗ trợ nhiều ứng dụng giám sát và điều khiển;nó có độ phân giải 16 bit và chứa một khối đầu cuối có thể tháo rời cung cấp kết nối kênh đầu vào tương tự. Kênh này có thể được kết nối như một đầu vào khác biệt. Có một DIP chuyển đổi trên bảng mạch để chọn đầu vào hoặc điện áp hiện tại.Các Backplane hiện tại tại 5 Volt của mô-đun này là 25 mA; ở 24 Volt, dòng điện là 85 mA. Cần thận trọng để tránh kết nối nguồn điện áp mà không có dòng truyền, v.v. với kênh được cấu hình cho dòng điện đầu vào.Có thể xảy ra hoạt động không chính xác của mô-đun hoặc hỏng mô-đun.

1746-NI4 có chiều dài cáp tiêu chuẩn là 0.51, 2.5, và 5,0 mét. Bộ kết nối AIFM của mô-đun này là 15-pin D-shell. Allen Bradley 1746-NI4 có thông số kỹ thuật đầu vào vòng hiện tại: phạm vi đầu vào là +/-20 mA (tên danh) và +/-30 mA (tối đa).Kháng động đầu vào là 250 Ohm với độ phân giải là 1Độ chính xác tổng thể ở 25 độ C là +/- 0,365% của quy mô đầy đủ, +/- 0,642% ở 60 độ C.Sự trôi dạt độ chính xác tổng thể là +79 ppm / độ C của quy mô đầy đủ. Phạm vi điện áp đầu vào 1746-NI4 là +/-10 Volts DC -1 LSB. Kháng trở của nó là 1 mega Ohm. Sự trôi dạt chính xác là +63 ppm / độ C của quy mô đầy đủ. Độ phân giải là 305.176 & μV mỗi LSB,với sai lệch Gain ở +/- 57 ppm/celsusĐộ chính xác tổng thể ở 25 độ C là +/- 0,284% của quy mô đầy đủ, và +/- 0,504% ở 60 độ C.

1746-NI4 là một mô-đun đầu vào tương tự từ loạt SLC 500 của Allen-Bradley. Nó có bốn (4) kênh đầu vào không bị cô lập khác biệt, có thể lựa chọn riêng cho đầu vào điện áp hoặc dòng điện.Phạm vi tín hiệu đầu vào có thể lựa chọn bao gồm -20 đến +20 mA (hoặc) -10 đến +10V dc.

Mô-đun hoạt động bằng cách chuyển đổi tín hiệu đầu vào tương tự thông qua Phương pháp điều chế Delta Sigma với phạm vi từ -16,384 đến +16,384 cho đầu vào Điện và -32,768 đến +32,767 cho đầu vào điện áp.Dữ liệu chuyển đổi có thể được xử lý bằng cách sử dụng thuật toán Scaling để hiển thị biến quá trình được đoCả hai phương pháp tạo ra cùng một sản lượng quy mô.

Mô-đun này tương thích được sử dụng với một bộ điều khiển SLC 500 kiểu phần cứng cố định hoặc mô-đun.Phiên bản phần cứng cố định của SLC 500 đi kèm với các kênh I / O nhúng với khả năng mở rộng hạn chếCác phần cứng mô-đun SLC 500 PLC có một hệ thống hoàn toàn mô-đun và tùy chỉnh.

Mô-đun này có đèn LED tích hợp để chỉ trạng thái của mỗi kênh và trạng thái tổng thể của hoạt động của mô-đun.Điều này cung cấp mô-đun nhanh chóng chẩn đoán mà cũng có thể được truy cập thông qua bộ điều khiểnHệ thống báo cáo này cho phép thời gian khắc phục sự cố nhanh hơn và tăng tính sẵn có của mô-đun.

Mô hình liên quan:

Công ty:
Achievers Automation Limited có hơn 10 năm kinh nghiệm trong thị trường tự động hóa công nghiệp, chuyên bán lại máy thăm dò đóng kín, cảm biến, DCS,rào cản cô lập, HMI, PLC, Adapter,Bộ kết nối Profibus và cáp từ các thương hiệu như BENTLY NEVADA, Endress+Hauser, YOKOGAWA,MTL,Allen-Bradley, Pepperl+Fuchs,Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens v.v. Nếu bạn có bất kỳ yêu cầu nào,Xin đừng ngần ngại liên hệ với chúng tôi.
Câu hỏi thường gặp của những người thành công
Hỏi: Các sản phẩm là đơn vị OEM gốc?
A: Những mặt hàng này đã được chứng nhận bởi Achievers Automation Limited là các đơn vị OEM chính hãng được mua thông qua các kênh OEM hoặc bên thứ ba độc lập.
Q: Làm thế nào bạn sẽ sắp xếp vận chuyển?
A: Chúng tôi có thể sắp xếp vận chuyển dựa trên yêu cầu của bạn. Chúng tôi đã hợp tác với người giao hàng có thể sắp xếp vận chuyển qua FedEx, DHL, TNT với giá tốt.
Hỏi: Bảo hành hàng hóa là gì?
A: Bảo hành 1 năm.
