1794-AENTR ALLEN BRADLEY Sản phẩm PLC Flex I/O Communication Adapter

Chi tiết sản phẩm:
Nhà sản xuất: Allen Bradley
Sản phẩm số : 1794-AENTR

Loại sản phẩm:Flex I/O Dual Port Ethernet/IP Adapter Module

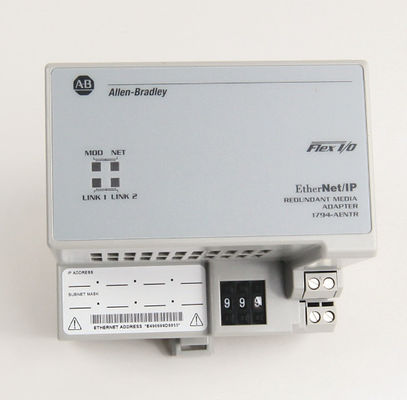

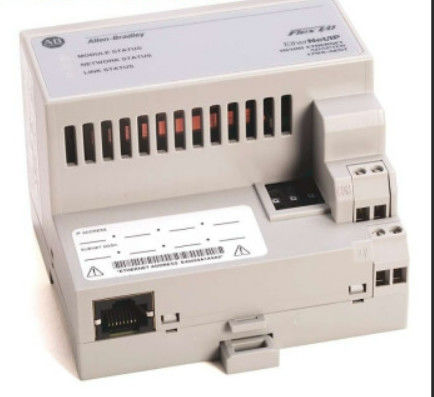

Allen-Bradley 1794-AENTR là một bộ điều hợp truyền thông I / O Flex. Bộ điều hợp này là một thiết bị gắn trên đường ray DIN, có hai (2) cổng truyền thông Ethernet,được sử dụng để kết nối Flex I / O rack với một trung tâm, bộ điều khiển hỗ trợ Ethernet. Nó hỗ trợ tốc độ giao tiếp 10/100 Mbps với yêu cầu điện áp đầu vào 19,2 - 31,2 VDC. Nó hỗ trợ cài đặt tối đa tám (8) module I / O Flex.

Mô-đun Allen-Bradley 1794-AENTR là một mô-đun thành phần của gia đình sản phẩm Flex I / O. Mô-đun này là một bộ điều hợp liên lạc Ethernet dư thừa,thường được sử dụng để thực hiện mạng Ethernet khả dụng cao vì nó hỗ trợ thực hiện topology Device Level Ring (DLR).

Kết nối Ethernet đạt được thông qua các cổng RJ45 kép hỗ trợ giao thức I / P Ethernet.Các cổng này hỗ trợ tuyến tính cho mạng truyền thông đơn giản và topology Ring cho mạng có sẵn caoNó hỗ trợ tốc độ giao tiếp 10/100 Mbps và có khả năng kết nối lên đến tám (8) Flex I / O module với bộ điều khiển được kết nối trong mạng.

1794-AENTR được gắn trực tiếp vào một đường ray DIN. Kiểm tra điểm lắp đặt để kiểm tra rung động và sốc quá mức. rung động và sốc hoạt động được chấp nhận cho mô-đun lần lượt là 5g và 30g.Một nguồn cung cấp điện bên ngoài với điện áp cấp số là 24VDC phải được kết nối với các đầu cuối điện của 1794-AENTR để cung cấp năng lượng cho mô-đun.. Phạm vi cung cấp điện áp chấp nhận được là 19.2...31.2V DC, bao gồm 5% sóng AC. Kích thước dây dẫn được khuyến cáo khi thiết lập kết nối với mô-đun là 0.33...3.31 mm vuông hoặc 22...12 AWG, dây đồng có sợi với độ cách nhiệt 75 °C hoặc 167 °F hoặc cao hơn và độ dày cách nhiệt tối đa 1,2 mm hoặc 3/64 inch.

Mô-đun này được cung cấp với các chỉ số trạng thái có thể giúp người dùng trong việc khắc phục sự cố và giám sát mô-đun.Ethernet Link1 và Ethernet Link2. Đèn LED trạng thái mô-đun và mạng được chiếu sáng màu xanh lá cây khi bình thường và màu đỏ khi gặp vấn đề. Đèn liên kết 1 và trạng thái liên kết 2 chiếu sáng màu vàng nhấp nháy cho kết nối 10 Mbps và màu xanh lá cây cho kết nối 100 Mbps.

Allen-Bradley 1794-AENTR là một mô-đun adapter truyền thông EtherNet/IP dư thừa Flex I/O hai cổng. Nó có thể xử lý tối đa 8 mô-đun I/O và có tốc độ giao tiếp từ 10 đến 100 Mbps.Nó đi kèm với một dòng chảy 18 Amps trong 2 millisecondNó có điện áp đầu vào danh nghĩa là 24 Volt DC và phạm vi điện áp đầu vào từ 19,2 đến 31,2 Volt DC, bao gồm sóng AC 5%.Mô-đun này có tiêu thụ điện tối đa là 500 mA và một trong 400 mA ở 24 Volt DC và đầu ra Flexbus tối đa là 640 mA ở 5 Volt DC.

Các mô-đun adapter Ethernet như 1794-AENTR kết nối các bộ điều khiển hỗ trợ Ethernet / IP như ControlLogix và CompactLogix.Nó đi kèm với các chỉ số trạng thái cho phép người dùng theo dõi điều kiện của mạng (màu đỏ / xanh lá cây), mô-đun (màu đỏ/màu xanh lá cây), và cả hai liên kết (màu vàng/màu xanh lá cây).Nó đã được thử nghiệm loại từ nguồn đến Flexbus và Ethernet tại 1000 Volt AC trong 60 giâyNó có khả năng tiêu hao điện tối đa 7,1 W ở 19,2 volt DC và tiêu hao nhiệt 24,2 BTU / giờ ở 24 volt DC.

Việc lắp đặt và tháo rời mô-đun này không nên được thực hiện khi nó được bật.Nguồn điện của mô-đun này phải phù hợp với SELV (Safe Extra Low Voltage) hoặc PELV (Protected Extra Low Voltage) để tuân thủ Chỉ thị điện áp thấp CE (LVD). Lắp đặt được thực hiện bằng đường ray DIN. Không cần lên lịch mạng và không cần bảng định tuyến cho mô-đun này. Mô-đun 1794-AENTR có thể giao tiếp với các mô-đun I / O FLEX trên cùng một đường ray DIN.Lưu ý rằng người dùng cần cấu hình địa chỉ IP và địa chỉ cổng tùy chọn và mặt nạ subnet trước khi sử dụng mô-đun nàyToàn bộ 1794-AENTR có kích thước 3,4 x 3,7 x 2,7 inch. Bộ chuyển đổi này phù hợp với các yêu cầu ứng dụng nhất định sử dụng mạng Ethernet.Chúng bao gồm khi có nhu cầu gửi dữ liệu thường xuyên hoặc quản lý nhà máyCó một công tắc tích hợp cho mức độ sẵn có cao và để cấu hình ổ đĩa, thu thập dữ liệu và kiểm soát quy trình trên một mạng tốc độ cao duy nhất, với kết nối internet / intranet.Nó sử dụng giao thức kiểm soát và thông tin (CIP).
