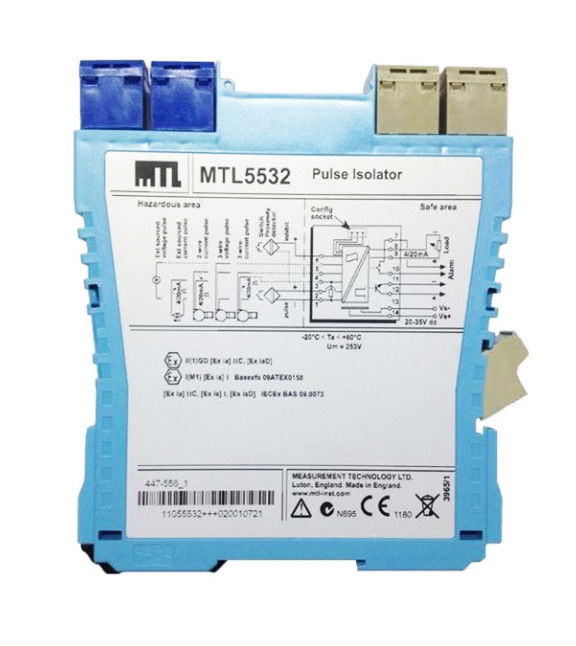

MTL5532 Phân lập xung MTL Thiết bị 4/20mA Điện

MTL5532 MTL Thiết bị cô lập xung

MTLx532 cô lập xung từ một công tắc, cảm biến gần, hiện tại
máy phát xung hoặc máy phát xung điện áp nằm trong một nơi nguy hiểm
Nó là lý tưởng cho các ứng dụng liên quan đến tốc độ xung cao và nhanh
thời gian phản hồi, bằng cách lặp lại xung vào khu vực an toàn.
đầu ra tỷ lệ với tần số cũng được cung cấp, cùng với một rơle
đầu ra, có thể được cấu hình để hoạt động như một báo động.
được thực hiện bằng máy tính cá nhân.

Thông số kỹ thuật
Xem thêm thông số kỹ thuật chung

• Số lượng kênh
Một, hoàn toàn nổi
• Loại cảm biến
Khởi động hoặc cảm biến độ gần (NAMUR/BS EN 6094756:2001)
.2 ̊ hoặc 3 ̊ máy truyền điện áp hoặc xung bằng dây
• Vị trí của công tắc
Khu vực nguy hiểm 0, IIC, T6
Div. 1, Nhóm A, địa điểm nguy hiểm
• Vị trí của cảm biến hoặc máy phát gần
Khu vực 0, IIC, T4T6 nếu được chứng nhận phù hợp
Div.1, Nhóm A, vị trí nguy hiểm
• Nhập
Nhập chuyển đổi:
Output ON nếu công tắc đóng
Nhập cảm biến gần:
Sự kích thích: 7,0 đến 9,0V dc từ 1kΩ danh nghĩa
Output ON nếu đầu vào > 2.1mA* (< 2kΩ)
Output OFF nếu đầu vào < 1,2mA* (> 10kΩ)
Hysteresis chuyển đổi: 0.2mA (650Ω) danh nghĩa
*Các tiêu chuẩn NAMUR và BS EN 6094756:2001
Lưu lượng xung hiện tại:
Nguồn cung cấp máy phát: 16,5V dc ở 20mA
Điện mạch ngắn: 24mA
Khả năng đầu ra: trong > 9,0mA = ON, trong < 7,0mA = OFF
Chuyển hysteresis: 0.5mA
Nhập xung điện áp
Kháng điện đầu vào: > 10kΩ
Điện áp điểm chuyển đổi (Vsp): 3, 6 hoặc 12V danh nghĩa
(Người dùng có thể chọn bằng các công tắc ở phía bên của mô-đun)
Output: Vin > Vsp = ON, Vin < Vsp = OFF
Hysteresis chuyển đổi: 100mV + (0,1 x Vsp) điển hình
• Điểm phát ra xung khu vực an toàn
Thời gian trễ tối đa: 10μs
Điện áp tối đa tắt: 35V
Điện rò rỉ tối đa ngoài trạng thái: 10μA
Kháng động tối đa: 25Ω
Lưu ý:
Output OFF nếu nguồn cung không hoạt động
Lưu ý: tín hiệu LFD là Zener-diode được bảo vệ chống tải inductive
• Điện năng ngoài vùng an toàn
Thời gian trễ chụp đầu vào: 2 thời gian tín hiệu (5 ms phút)
Phạm vi tín hiệu: 4 đến 20mA
Phạm vi dưới/trên: 0 đến 22mA
Chống tải: 0 đến 450Ω @20mA
Kháng ra: > 1MΩ
Ripple: < 50μA từ đỉnh đến đỉnh
Độ chính xác: tốt hơn 20μA ở 20°C
Động nhiệt độ: < 1μA/°C
Risetime (10% - 90%, sau khi thay đổi bước): 60 ms
• Khả năng báo động
Relé bật trong báo động, 0,5A @ 35Vdc tối đa.
• Độ rộng xung
Tốc độ cao: 10μs min
Tối thiểu: 10μs phút
• Phạm vi tần số
0 ¢ 50kHz - chế độ phát xung
0 10KHz - cho đầu ra tương tự
• Đèn đèn LED
Màu xanh lá cây: chỉ số công suất
Màu vàng: bật khi mạch đầu ra được bật
Màu đỏ: nhấp nháy khi lỗi hoặc lỗi đường dây
• Nhu cầu năng lượng
65mA ở 24V dc
70mA ở 20V dc
55mA ở 35V dc
• Phân hao năng lượng trong đơn vị
1.35W tối đa ở 24V
1.75W tối đa ở 35V
• Mô tả an toàn (Um = 253V rms hoặc dc)
Nhà ga 2 đến 1 và 6 đến 1
U_o=10,5V I_o=14mA P_o=37mW
Nhà ga 4 đến 3 và 1
U_o=28V I_o=93mA P_o=651mW
Nhà ga 3 đến 1
Thiết bị không lưu trữ năng lượng ≤ 1,5V, ≤ 0,1A và ≤ 25mW; có thể
được kết nối mà không cần chứng nhận thêm vào bất kỳ vòng lặp IS nào với điện áp mạch mở < 28V
Nhà ga 5 đến 4 và 1
V_{tối đa}≤ 28V, I_{tối đa}≤ 94mA, P_{tối đa}≤ 0,66W
• Configurator
Một máy tính cá nhân chạy phần mềm MTL PCS45 với giao diện hàng loạt PCL45USB.
