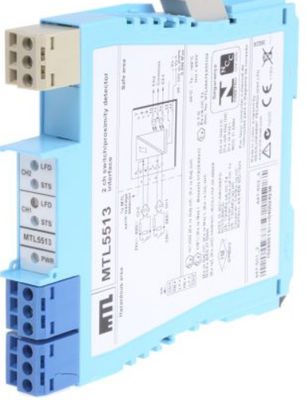

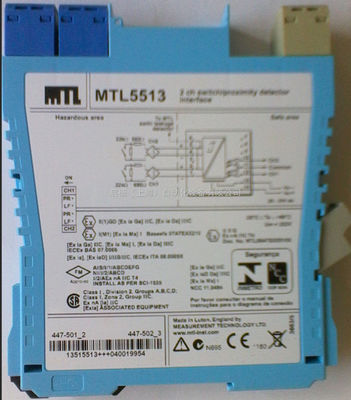

MTL5513 MTL Instruments Switch Proximity Detector Interface Safety Barrier Tối đa 10,5 V

MTL5513 MTL Instruments Switch/Proximity Detector Interface

MTL5513 cho phép hai đầu ra trạng thái rắn trong khu vực an toàn được điều khiển bằng hai công tắc hoặc cảm biến gần nằm trong khu vực nguy hiểm.Các transistor đầu ra Ch1/Ch2 chia sẻ một đầu cuối chung và có thể chuyển đổi tín hiệu cực +ve hoặc -ve. Trở ngược giai đoạn đầu ra độc lập và phát hiện lỗi đường được kích hoạt thông qua các công tắc cho mỗi đầu ra.

Thông số kỹ thuật
Xem thêm thông số kỹ thuật chung

• Số lượng kênh
Hai.
• Vị trí của các công tắc
Khu vực nguy hiểm 0, IIC, T6
Địa điểm nguy hiểm nhóm A
• Vị trí của các máy dò độ gần
Khu vực nguy hiểm 0, IIC, T4?? 6 nếu được chứng nhận thích hợp
Địa điểm nguy hiểm nhóm A
• Các đầu vào khu vực nguy hiểm
Các đầu vào phù hợp với tiêu chuẩn BS EN6094756:2001 cho các máy dò độ gần (NAMUR)
• Điện áp áp dụng cho cảm biến
7 đến 9V dc từ 1kΩ ±10%
• Đặc điểm đầu vào / đầu ra
Giai đoạn bình thường
Các đầu ra bị đóng nếu đầu vào > 2.1mA (< 2kΩ trong mạch đầu vào)
Các đầu ra mở nếu đầu vào < 1,2mA (> 10kΩ trong mạch đầu vào)
Hysteresis: 200μA (650Ω) danh nghĩa
• Khám phá lỗi đường dây (LFD) (nếu được chọn)
Người dùng có thể chọn cho mỗi kênh thông qua các công tắc ở bên cạnh của đơn vị.
Cảnh báo mạch mở nếu trong < 50μA
báo động mạch mở tắt nếu trong > 250μA
Cảnh báo mạch ngắn hoạt động nếu Rin < 100Ω
báo động mạch ngắn tắt nếu Rin > 360Ω
Lưu ý: Các kháng cự phải được trang bị khi sử dụng thiết bị LFD với đầu vào tiếp xúc
500Ω đến 1kΩ theo chuỗi với công tắc
20kΩ đến 25kΩ song song với công tắc
• Chuyển đổi giai đoạn
Độc lập cho mỗi kênh, người dùng có thể chọn
• Các đầu ra khu vực an toàn
Các đầu ra trạng thái rắn nổi tương thích với mạch logic
Tần số hoạt động: dc đến 500Hz
Điện áp tối đa ở trạng thái tắt: ± 35V
Điện rò rỉ cao nhất trong trạng thái tắt: ± 50μA
Kháng kháng tối đa: 25Ω
Tối đa dòng điện trong trạng thái hoạt động: ± 50mA
• Đèn đèn LED
Màu xanh lá cây: chỉ số công suất
Màu vàng: hai: trạng thái kênh, khi đầu ra hoạt động
Màu đỏ: hai: chỉ báo LFD, khi phát hiện lỗi đường dây
• Tiêu thụ dòng điện tối đa
30mA ở 24V
• Phân hao năng lượng trong đơn vị
0.65W điển hình ở 24V, với tải 10mA
0.78W tối đa với tải 50mA
• Mô tả an toàn (mỗi kênh)
U_o=10,5V I_o=14mA P_o=37mW U_m= 253V rms hoặc dc
