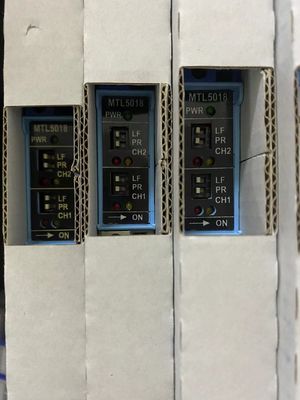

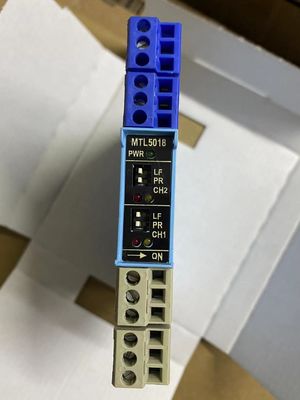

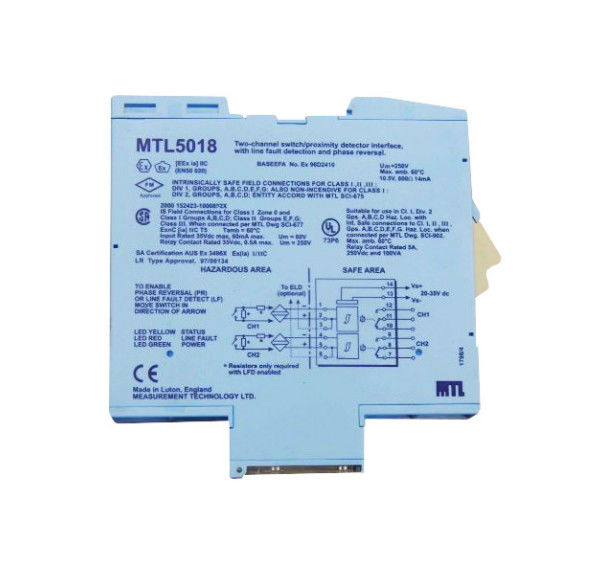

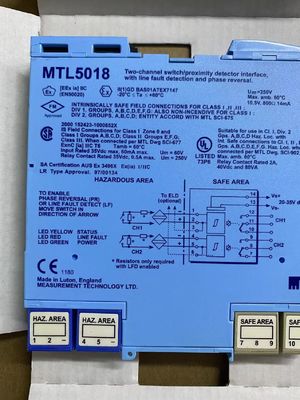

MTL5018 MTL Thiết bị cảm biến gần giao diện Số kênh 2

MTL5018 MTL Instruments Proximity Detector Interface

MTL5018 cho phép hai tải vùng an toàn được điều khiển bởi hai
các công tắc hoặc cảm biến gần nằm trong khu vực nguy hiểm.
Các đầu ra rơle được cung cấp.
một tình trạng báo động được báo hiệu cho cả hai trạng thái của cảm biến.
Thiết bị phát hiện lỗi đường dây có thể chọn (LFD) phát hiện một đường mở hoặc ngắn
mạch trong một trong hai mạch trường.

Thông số kỹ thuật
Xem thêm thông số kỹ thuật chung
• Số lượng kênh
Hai.
• Vị trí của các công tắc
Khu vực nguy hiểm 0, IIC, T6
Địa điểm nguy hiểm nhóm A
• Vị trí của máy dò độ gần
Khu vực nguy hiểm 0, IIC, T4?? 6 nếu được chứng nhận thích hợp
Địa điểm nguy hiểm nhóm A
• Khả năng ra khỏi khu vực an toàn
Hai rơle với các liên lạc chuyển đổi
• Các đầu vào khu vực nguy hiểm
Các đầu vào phù hợp với tiêu chuẩn NAMUR/DIN 19234 cho các máy dò độ gần
• Điện áp áp dụng cho cảm biến
7 đến 9V từ 1kΩ ±10%
• Đặc điểm đầu vào / đầu ra
Giai đoạn bình thường (lật ngược):
Điện năng lượng đầu ra được bật (tắt điện) nếu Iin > 2,1mA hoặc Rin < 2kΩ
đầu ra bị tắt năng lượng (được bật năng lượng) nếu Iin < 1,2mA hoặc Rin > 10kΩ
Hysteresis: 200μA, điển hình
• Khám phá lỗi đường dây (LFD)
Người dùng có thể chọn thông qua các công tắc trên đầu của đơn vị. Các lỗi đường được chỉ ra bởi một đèn LED cho mỗi kênh. Một lỗi đường được phát hiện sẽ khử năng lượng cho rơle.
Cảnh báo mạch mở nếu Iin < 100μA
báo động mạch mở tắt nếu Iin> 250μA
Cảnh báo mạch ngắn hoạt động nếu Rin<100Ω
báo động mạch ngắn tắt nếu Rin> 360Ω
Lưu ý: Các kháng cự phải được trang bị khi sử dụng thiết bị LFD với đầu vào tiếp xúc
500Ω đến 1kΩ theo chuỗi với công tắc
20kΩ đến 25kΩ song song với công tắc
• Chuyển đổi giai đoạn
Độc lập cho mỗi kênh, người dùng có thể chọn
• Loại rơle
Một cột, liên lạc chuyển đổi
Lưu ý: tải trọng phản ứng phải được ngăn chặn đầy đủ
• Đặc điểm của rơle
Thời gian phản ứng: tối đa 10ms
Chỉ số tiếp xúc: 250V ac, 2A, cosø >0.7
40V dc, 2A, tải kháng
• Đèn đèn LED
Màu xanh lá cây: chỉ số công suất
Màu vàng: hai: trạng thái của mỗi kênh (khi đầu ra được kích hoạt)
Màu đỏ: hai: chỉ báo LFD cho mỗi kênh (khi phát hiện lỗi đường dây)
• Tiêu thụ dòng điện tối đa
60mA ở 20V
60mA ở 24V
40mA ở 35V
• Phân hao năng lượng tối đa
1.4W ở 24V
1.5W ở 35V
• Sự cô lập
250V AC hoặc DC giữa nguồn điện, mạch khu vực nguy hiểm và đầu ra tiếp điện
• Mô tả an toàn (mỗi kênh)
10.5V, 800Ω, 14mA, Um= 250V rms hoặc dc
