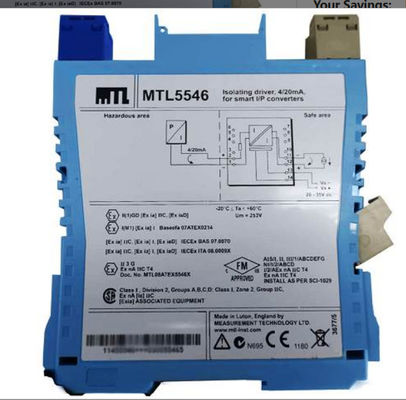

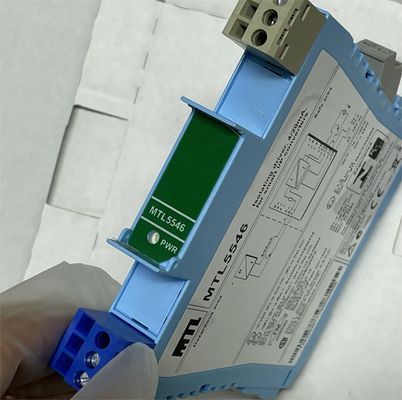

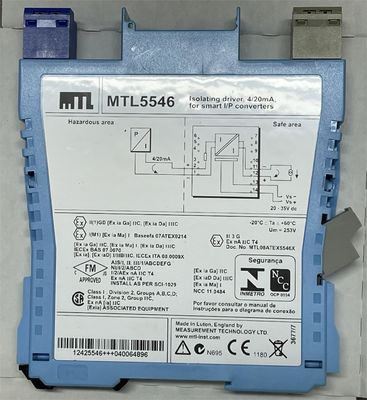

MTL5546 MTL Động cơ cô lập cho 4 ′′ 20mA HART® Valve Positioners với phát hiện lỗi đường

MTL5546 MTL Thiết bị cô lập lái xe

MTL5546 chấp nhận một tín hiệu nổi 4/20mA từ một khu vực an toàn
bộ điều khiển để điều khiển một bộ chuyển đổi dòng điện / áp suất (hoặc bất kỳ tải trọng nào khác)
Đối với các thiết bị định vị van thông minh, mô-đun
cũng cho phép truyền thông kỹ thuật số hai chiều
tín hiệu để thiết bị có thể được thẩm vấn hoặc từ người vận hành
Các bộ điều khiển quy trình với một
Thiết bị đọc lại có thể phát hiện mạch mở hoặc mạch ngắn trong dây điện trường:
nếu chúng xảy ra, dòng điện được nhận vào các đầu cuối giảm xuống một cài đặt trước
mức độ.

Thông số kỹ thuật
Xem thêm thông số kỹ thuật chung
• Số lượng kênh
Một.
• Vị trí của bộ chuyển đổi I/P
Khu vực nguy hiểm 0, IIC, T4?? 6 nếu được chứng nhận thích hợp
Div. 1, Nhóm A, địa điểm nguy hiểm
• Phạm vi làm việc
4 đến 20mA
• băng thông tín hiệu kỹ thuật số
500Hz đến 10kHz
• Chống tải tối đa
800Ω (16V ở 20mA)
• Chống tải tối thiểu
90Ω (nhận mạch ngắn ở < 50Ω)
• Kháng ra
> 1MΩ
• Khả năng dưới/trên phạm vi
Dưới phạm vi = 1mA
Phạm vi vượt quá = 24mA (gánh nặng ≤ 520Ω)
• Đường mạch đầu vào và đầu ra
< 40μA từ đỉnh đến đỉnh
• Độ chính xác chuyển giao ở 20 °C
Tốt hơn 20μA
• Sự trôi dạt nhiệt độ
< 1,0μA/°C
• Đặc điểm đầu vào
< 6.0V với dây dẫn không hư hỏng
< 0,9mA với dây điện trường mở hoặc mạch ngắn
• Thời gian phản ứng
Nằm trong vòng 200μA của giá trị cuối cùng trong vòng 100ms
• Hỗ trợ truyền thông
HART®
• Chỉ báo LED
Màu xanh lá cây: chỉ số công suất
• Tiêu thụ điện hiện tại tối đa (với tín hiệu 20mA trong tải 250Ω)
35mA ở 24V dc
• Phân tán điện năng trong đơn vị (với tín hiệu 20mA vào tải 250Ω)
0.8W ở 24V
• Mô tả an toàn
V_o=28V I_o=93mA P_o=651mW U_m= 253V rms hoặc dc
