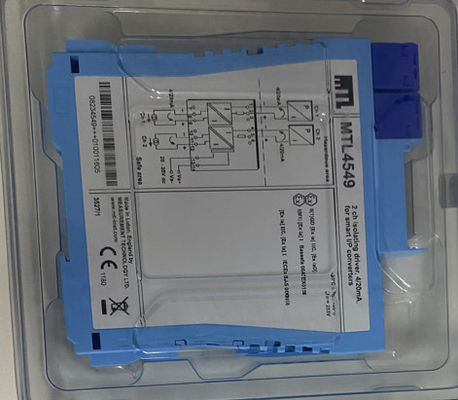

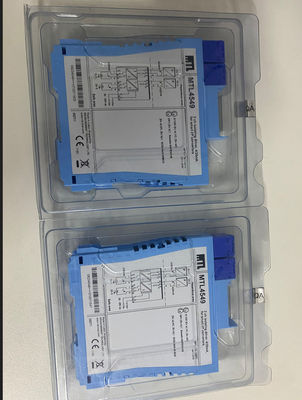

MTL4549 Độc lập trình điều khiển MTL Thiết bị hai kênh cho 4 ′′ 20mA HART® Valve Positioners

MTL4549 Loại cách ly trình điều khiển

MTLx549 chấp nhận tín hiệu nổi 4/20mA từ các bộ điều khiển khu vực an toàn
để điều khiển 2 bộ chuyển đổi dòng điện / áp suất (hoặc bất kỳ tải trọng nào khác lên đến 800Ω) trong
Đối với các thiết bị định vị van HART, mô-đun cũng cho phép
truyền hai chiều của tín hiệu truyền thông kỹ thuật số.
Các bộ điều khiển có thiết bị đọc lại có thể phát hiện mạch mở hoặc mạch ngắn
trong hệ thống dây điện trường: nếu xảy ra, dòng điện được đưa vào các đầu cuối
giảm xuống mức đã đặt trước.

Thông số kỹ thuật
Xem thêm thông số kỹ thuật chung
• Số lượng kênh
Hai.
• Vị trí của bộ chuyển đổi I/P
Khu vực nguy hiểm 0, IIC, T4?? 6 nếu được chứng nhận thích hợp
Div. 1, Nhóm A, địa điểm nguy hiểm
• Phạm vi làm việc
4 đến 20mA
• băng thông tín hiệu kỹ thuật số
500Hz đến 10kHz
• Chống tải tối đa
800Ω (16V ở 20mA)
• Chống tải tối thiểu
90Ω (nhận mạch ngắn ở < 50Ω)
• Kháng ra
> 1MΩ
• Khả năng dưới/trên phạm vi
Dưới phạm vi = 1mA
Phạm vi vượt quá = 24mA (gánh nặng ≤ 520Ω)
• Đường mạch đầu vào và đầu ra
< 40μA từ đỉnh đến đỉnh
• Hỗ trợ truyền thông
HART
• Độ chính xác chuyển giao ở 20 °C
Tốt hơn 20μA
• Sự trôi dạt nhiệt độ
< 1,0μA/°C
• Đặc điểm đầu vào
Bình thường: < 6,0V
Khung mở: < 0,9mA
Vòng ngắn: < 0,9mA
• Thời gian phản ứng
Nằm trong vòng 200μA của giá trị cuối cùng trong vòng 100ms
• Chỉ báo LED
Màu xanh lá cây: chỉ số công suất
• Tiêu thụ điện tối đa (với tín hiệu 20mA trong tải 250Ω)
70mA ở 24V dc
• Phân tán điện năng trong đơn vị (với tín hiệu 20mA vào tải 250Ω)
1.6W ở 24V
• Mô tả an toàn (mỗi kênh)
U_o=28V I_o=93mA P_o=0,65W U_m= 253V rms hoặc dc
